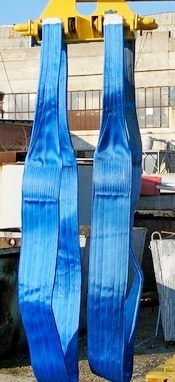

Полотенца предназначены для подъема, перемещения и укладки изолированных труб. Полотенца мягкие ПМ выполнены из специальной обработаной особым образом синтетической ткани повышенной прочности и стойкости к истиранию. Полотенца имеют траверсу, которая навешивается на крюк трубоукладчика.
|
ПМ322
|
ПМ524
|
ПМ824
|
ПМ1023
|
ПМ1428
|
| Грузоподъемность, т |
8
|
16
|
25
|
32
|
60
|
| Диаметры труб, мм |
89-325
|
377-530
|
630-820
|
1020
|
1220-1420
|
| Масса, кг |
40
|
70
|
97
|
125
|
380
|
| Количевство стропов |
1
|
1
|
2
|
2
|
4
|
В состав каждого полотенца входят:
- для ПМ322С и ПМ524С - одна металлическая траверса и один мягкий строп;
- для ПМ824С2 и ПМ1023С2 - одна металлическая траверса и два мягких стропа;

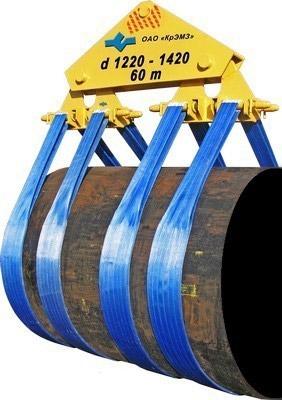

- для ПМ1428С4 - одно металлическое коромысло, две металлических траверсы, четыре мягких стропа.
Полотенца тросовые ПТ

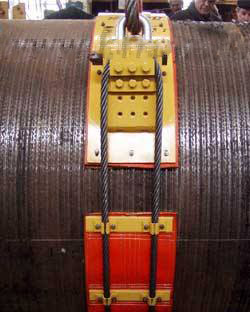

Полотенца тросовые типа ПТ охватывают трубу по всей окружности и жестко фиксируют её в необходимом положении, исключая возможность проворота трубы в полотенце, что особенно необходимо при проведении грузоподъемных работ с отводами (вставками кривыми).
|
ПТ377
|
ПТ530
|
ПТ630
|
ПТ820
|
ПТ1020
|
ПТ1220
|
ПТ1420
|
| Грузоподъемность, т |
3,5
|
3,5
|
7,5
|
7,5
|
10
|
12,5
|
12,5
|
| Диаметры труб, мм |
325-377
|
426-530
|
630
|
720-820
|
1020
|
1220
|
1420
|
| Масса, кг |
50
|
60
|
70
|
94
|
115
|
138
|
160
|
Траверсы ТРВ
Траверсы являются навесным трубозахватным оборудованием к кранам и трубоукладчикам. Они предназначены для погрузки труб в железнодорожные полувагоны, их разгрузки и погрузки на трубовозы с помощью автокранов, а также для погрузки труб на трубовозы и их разгрузки с помощью трубоукладчиков при температуре окружающего воздуха от - 40°С до +40°С.

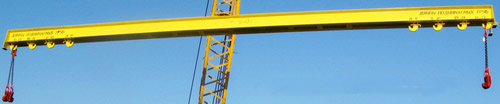

Траверса состоит из сварной балки и двух двухветвевых стропов, симметрично подвешенных на крюках балки.
 В нижней части балки, симметрично относительно вертикальной оси, с каждой стороны приварены по четыре крюка, которые снабжены фиксирующими замками. К торцам балки приварены листы, имеющие снизу в центре вырезы для прохода стропов. Эти листы одновременно служат опорами для траверсы при транспортировании.
В середине балки с верхней стороны имеется проушина, за которую траверса подвешивается на крюк грузоподъемной машины.

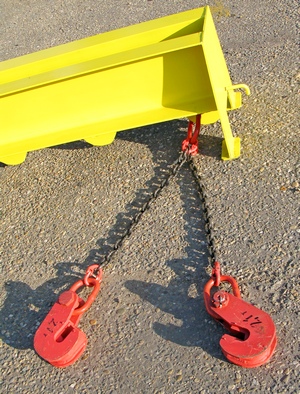

Строп состоит из звена, на котором методом заплатки подвешены два каната (или цепи). На других концах канатов (цепей) подсоединены крюки с вложенными полиуретановыми накладками, которые предотвращают повреждение торцов труб.
Каждая симметричная пара крюков со стропами на балке обеспечивает подъем труб, отличающихся друг от друга длиной в пределах одного метра.
Технические характеристики
|
ТРВ63
|
ТРВ101
|
ТРВ182
|
|
Грузоподъемность максимальная, т
|
6,3
|
8
|
18
|
|
Диаметр поднимаемых труб, мм
|
530-1020
|
530-1420
|
1020-1420
|
|
Длина поднимаемых труб, м
|
8-12
|
8-12
|
8-12
|
|
Максимальная толщина стенки поднимаемой трубы, мм
|
21
|
|
Количество одновременно поднимаемых труб, шт.
|
1-2
|
|
Количество стропов канатных (цепных) с крюками, шт.
|
4
|
4
|
4
|
|
Габаритные размеры, мм: длина
ширина
высота
|
11000
520
506
|
12132
520
944
|
9900
550
606
|
|
Масса траверсы, кг
|
1074
|
1000
|
1530
|
Технические характеристики
|
ТРВ81ПМ
|
ТРВ221ПМ
|
|
Грузоподъемность максимальная, т
|
8
|
22
|
|
Диаметр поднимаемых труб, мм
|
89-530
|
530-1420
|
|
Длина поднимаемых труб, м
|
6-12
|
6-12
|
|
Максимальная толщина стенки поднимаемой трубы, мм
|
зависит от массы трубы, ограничено грузоподъемностью траверсы
|
|
Количество одновременно поднимаемых труб, шт
|
|
Количество полотенец мягких, шт
|
2
|
2
|
|
Длина полотенец мягких, м
|
10
|
10
|
|
Габаритные размеры, мм:
длина
ширина
высота
|
5122
380
544
|
5250
558
822
|
|
Масса траверсы, кг
|
470
|
900
|
Траверса ТРВ71
У траверсы ТРВ71 захват и удержание трубы производится с помощью механизма захвата. Перемещение механизма захвата траверсы ТРВ71 может изготавливаться или с ручным приводом (перемещение осуществляется воротком) или с автоматическим приводом (перемещение осуществляется электроприводом с пульта).
Технические характеристики
|
|
ТРВ71
|
|
Грузоподъемность максимальная, т
|
7
|
|
Диаметр поднимаемых труб, мм
|
530-1420
|
|
Длина поднимаемых труб, м
|
10-12
|
|
Максимальная толщина стенки поднимаемой трубы, мм
|
зависит от массы
и длины трубы
|
|
Количество одновременно поднимаемых труб, шт.
|
1
|
|
Количество стропов канатных (цепных) с крюками, шт.
|
механизм захвата
|
|
Габаритные размеры, мм:
длина
ширина
высота
|
10260 (13020)
360
1104
|
|
Масса траверсы, кг
|
1700
|
Возможна установка привода траверсы от гидросистемы трубоукладчика через ротатор.
|
Оборудование
В нижней части балки, симметрично относительно вертикальной оси, с каждой стороны приварены по четыре крюка, которые снабжены фиксирующими замками. К торцам балки приварены листы, имеющие снизу в центре вырезы для прохода стропов. Эти листы одновременно служат опорами для траверсы при транспортировании.
