 Серия машин для ремонта трубопроводов включает в себя машины для очистки труб от старой изоляции, грунтовочные машины и машины для нанесения новой изоляции, а также машины для подкопа трубопровода, установки подогрева в зимнее время и т.п.

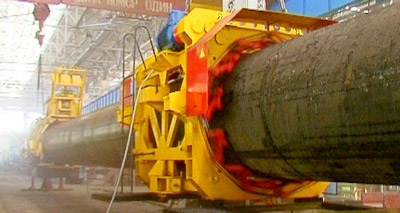

Самоходные очистные машины удаляют специальным рабочими инструментами грязь, ржавчину, рыхлую окалину, старую изоляцию различных типов (как битумную, так и пленочную) с наружной поверхности трубопроводов.
Качество очистки трубы соответствует 3-4 группе чистоты по ВСН-008-88.
Основное назначение очистных машин серии ОМ-Р - предварительная очистка наружной поверхности труб (удаление старой изоляции) в процессе переизоляции трубопровода. Для более тщательной очистки предварительно очищенных, а также ржавых труб применяют машины финишной очистки трубопроводов серии ОМ-Ф.
Машины очистные работают в составе изоляционно-укладочной колонны при ремонте действующих или строительстве новых трубопроводов.
Машины зачистные имеют электрический двигатель и механическую трансмиссию для привода ходовых колес и рабочих инструментов.
Конструкция обеспечивает возможность их монтажа на трубопровод без остановки перекачки продукта.
Машина очистная (зачистная) способна преодолевать подьемы трубы не более 20 градусов (с поджимными роликами – до 35 градусов), а также проходить непрямые участки трубопровода.
Машины имеют задний ход.
Технические характеристики
|
Параметры
|
ОМП82
|
ОМ530
|
ОМ820
|
|
Диаметр трубопровода, мм
|
820
|
377, 426, 530
|
630, 720, 820
|
|
Число роторов очистки, шт
|
1
|
2
|
2
|
|
Скорость передвижения, м/ч
|
до 25
|
150-450
|
60-90
|
|
Установленная мощность, кВт
|
4,8
|
27
|
35
|
|
Габаритные размеры, мм:
|
1097х1596х1427
|
2600х1500х1600
|
2700х1800х1800
|
|
Масса, кг
|
400
|
1800
|
2500
|
|
Параметры
|
ОМ1220
|
ОМ1422Р
|
|
Диаметр трубопровода, мм
|
1020, 1220
|
1220, 1420
|
|
Число роторов очистки, шт
|
2
|
2
|
|
Скорость передвижения, м/ч
|
22-114
|
60
|
|
Установленная мощность, кВт
|
46,2
|
48
|
|
Габаритные размеры, мм:
|
2700х1875х2260
|
3200х2200х2400
|
|
Масса, кг
|
3300
|
4000
|
Очистные (зачистные) машины предварительной очистки обычно применяют вместе со следующим оборудованием в составе колонны по переизоляции (ремонту наружной изоляции) трубопроводов:
- подкопочные машины МП для подкопа трубопроводов;
- очистные машины ОМ-Ф для финишной зачистки наружной поверхности магистральных трубопроводов под новые изоляционные покрытия всех видов;
- грунтовочные машины ИМ-Г для нанесения грунтовки;
- изоляционные машины ИМ для изоляции трубопроводов рулонными изоляционными материалами;
- изоляционные машины ИМ-Р для изоляции трубопроводов расплавленными битумными мастиками;
- укрытие трубопровода УТ;
- котёл битумный (битумоплавильный) БК31 (КАПЭ 3300) для расплавления и выдачи готовой изоляционной мастики;
- установки СТ сушки-подогрева труб ("Змей Горыныч", "Жар Птица");
- установки (агрегат нагревательный электрический АНЭ) для безогневого подогрева трубопроводов;
- контейнер (вагончик) для подогрева рулонов плёнки;
- троллейные подвески с полиуретановыми катками ТПП, троллейные подвески с металлическими катками ТПП-М, роликоканатные (роликотросовые) троллейные подвески РТП, троллейные подвески с коническими металлическими катками ТП-ХЛ.
|
