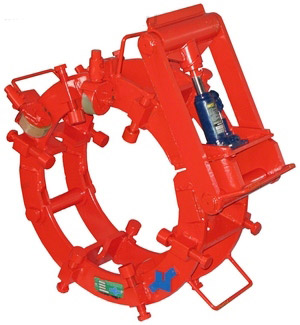

Центраторы наружные гидравлические ЦНГ (центраторы наружные с гидродомкратом)
Центраторы наружные гидравлические ЦНГ (центраторы наружные с гидродомкратом)


Центраторы предназначены для центровки перед сваркой неповоротных стыков труб при сооружении и ремонте трубопроводов.

Центраторы за счет увеличенного усилия обжатия и дополнительных винтов обеспечивают центровку деформированных труб.

Конструкция жимков центратора позволяет выполнять непрерывное наложение сварочных швов.

Технические характеристики

Маркировка
центратора
Диаметр центрируемых труб, мм
Усилие гидродомкрата, кН, (т)
Масса, кг
ЦНГ41
426
20(2)
110
ЦНГ51
530
120(12)
120
ЦНГ61
630
120(12)
130
ЦНГ71
720
120(12)
190
ЦНГ81
820
120(12)
200
ЦНГ101
1020
120(12)
260
ЦНГ121
1220
120(12)
302
ЦНГ141
1420
120(12)
320

Центраторы наружные гидравлические ЦНГ (центраторы наружные с гидродомкратом облегчённой серии)

Маркировка
центратора
Диаметр центрируемых труб, мм
Усилие гидродомкрата, кН, (т)
Масса, кг
ЦНГ42
426
20(2)
60
ЦНГ53
530
120(12)
63
ЦНГ72
720
120(12)
63
ЦНГ82
820
120(12)
68
ЦНГ102
1020
120(12)
81
ЦНГ108
1067
120(12)
84
ЦНГ122
1220
120(12)
86
ЦНГ142
1420
120(12)
89,5

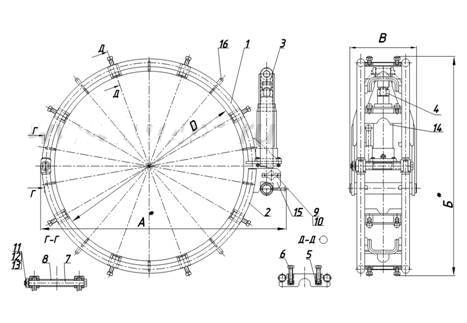

Схема



1. Дуга верхняя;
2. Дуга нижняя;
3. Звено;
4. Опора;
5. Пята;
6. Винт;
7. Ось;
8. Втулка распорная;
9. Товарный знак;
10. Табличка;
11. Гайка;
12. Шайба;
13. Шплинт;
14. Домкрат;
15. Крюки;
16. Скоба.
