| Центраторы внутренние гидравлические типа ЦВ |

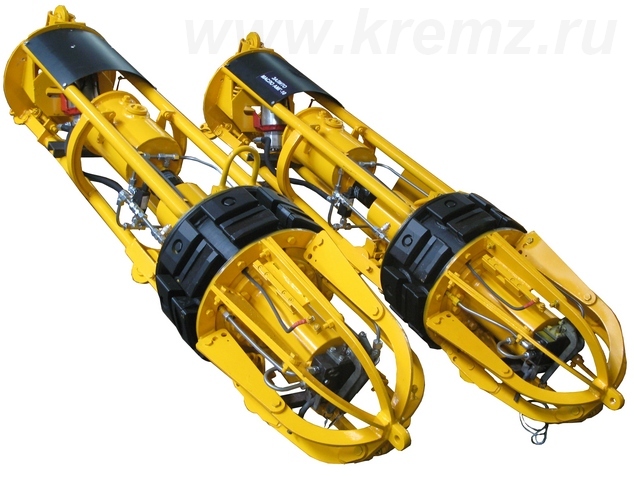

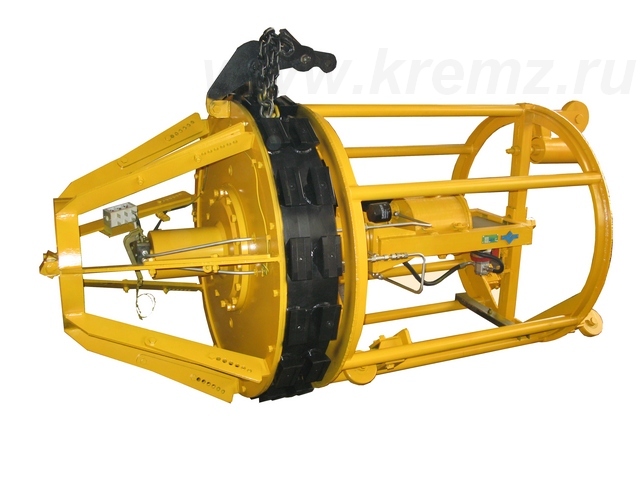

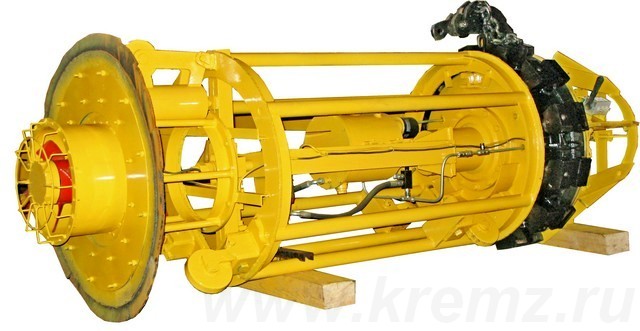

 Центраторы внутренние гидравлические типа ЦВ предназначены для центровки торцов отдельных труб и секций при сборке неповоротных и поворотных стыков при строительстве трубопроводов.Внутренние центраторы придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы. Кроме того, именно внутренние центраторы имеют возможность уменьшить овальность торцов труб. Внутренний центратор имеет электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центратора внутреннего осуществляется от сварочных агрегатов постоянного тока.  В комплект поставки центраторов гидравлических внутренних входят штанги (общей длиной до 36 м), кабель, манометр, а также (для центраторов ЦВ107, ЦВ127, ЦВ147) и фары. Комплектация вентилятором (для центраторов ЦВ107, ЦВ127,ЦВ147), используемым для подачи свежего воздуха при проварке швов с внутренней стороны, выполняется по заявке Заказчика. В центраторах ЦВ внутренних гидравлических применяются: электроприводной насос производства Италия (ЕС), полиуретановые уплотнения, фитинги и трубопроводы пр-ва Германия (ЕС), для большей надёжности несколько гидрораспределителей заменены единым, обеспечивающим различные режимы работы. Усилена рама гидроагрегата.
По требованию Заказчика центраторы могут быть укомплектованы:
Также возможно изготовление центраторов для труб с более высокой толщиной стенки, чем указано в технической характеристике.
(*) - существует также комплектация центраторов на ряд дополнительных диаметров. |
