Приспособление для резки труб предназначено для механической резки, торцовки, снятия наружной и внутренней фасок, а также внутренней расточки труб диаметров 720, 820, 1020 и 1067 мм с толщиной стенки обрабатываемых труб до 30/60 мм, при строительстве магистральных трубопроводов в полевых и стационарных условиях.
Приспособление для резки труб работает в автоматическом режиме и может иметь варианты исполнения (разъёмный, неразъёмный наружного базирования). Приспособление в разъёмном исполнении может устанавливаться как на торец трубы, так и на условно бесконечной трубе.
При заказе необходимо указать вариант исполнения (разъёмный или неразъёмный), диаметры и толщину стенок обрабатываемых труб.
Приспособление ПРТ поставляется в полном комплекте, настроенное на диаметр, согласованный с Заказчиком.

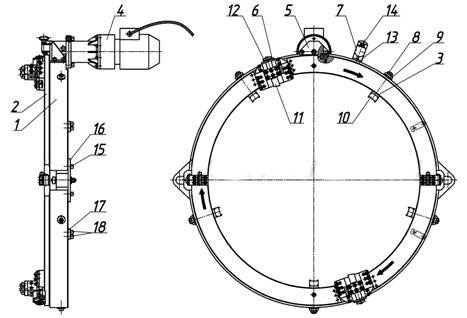

1. Рама разъемная 2. Планшайба разъемная 3. Прижим 4. Привод 5. Вал-шестерня 6. Суппорт отрезной 7. Механизм замыкателя автоподачи 8. Шпилька 9. Гайка 10. Накладка 11. Резец 12. Звездочка 13. Стойка 14. Кнопка 15. Винт 16. Проушина 17. Петля откидная 18. Винт
Технические характеристики
Наименование показателя, единица измерения
|
Значение
|
ПРТ 1021
|
Диаметр обрабатываемых труб, мм
|
720; 820; 1020; 1067(42")
|
Максимальная толщина стенок труб, мм
|
30/60
|
Частота вращения планшайбы, об/мин
|
11
|
Подача резца - фиксированная, автоматическая, мм/об
|
0,08/0,125
|
Число суппортов под резцы на планшайбе, шт.
|
2
|
Наибольший ход суппортов, мм
|
40/70
|
Количество прижимов, шт.
|
5
|
Привод ПРТ
|
Электромеханический
|
Мощность, кВт
|
2,2
|
Напряжение питающей сети, В
|
380/220
|
Габаритные размеры ПРТ, мм -длина -ширина -высота
|
1460 715 1440
|
Масса ПРТ: -без суппортов и электропривода; -с суппортами без электропривода; -с суппортами и электроприводом, кг (не более)
|
310 326 358
|
|
