Станок предназначен для изменения геометрии кромок (снятия фасок) под сварку на трубах при строительстве магистральных трубопроводов в полевых и стационарных условиях.

Может использоваться для обработки торцов, образованных газовой резкой, торцов с забоинами и повреждениями.

По предварительному согласованию станки подготовки кромок могут быть использованы для обработки торцов (снятия поднутрения) разнотолщинных труб перед их сваркой.

Станки СПК могут одновременно торцевать трубу, делая торец трубы перпендикулярным оси трубы, и снимать наружную или внутреннюю фаску для сварки труб по различным технологиям сварки, в т.ч. односторонней и двусторонней сварки под флюсом, сварки в среде защитных газов (в т.ч. "STT"), сварки самозащитной порошковой проволокой и т.п.

Для обработки торцов труб в станках подготовки кромок СПК используются резцы с "нулевым" углом. Для снятия фаски применяются резцы с углами, соответствующими углу фаски.

Ранее предприятием изготавливались станки подготовки кромок моделей СПК1020, СПК1021, СПК1420, СПК1421, СПК1422.

В настоящее время предлагаются к поставке станки нового поколения СПК1022 и СПК1423, основные отличия которых от ранее выпускаемых моделей:
- наличие автоматической подачи планшайбы с бесступенчатой регулировкой скорости подачи;
- усиленная пара в кинематике подачи;
- более жёсткая рама;
- наличие выносного пульта дистанционного управления станком;
- увеличенная скорость резания.

За счёт этого повышены надёжность и стабильность работы станков, качество, чистота и скорость обработки торцов труб и снятия фаски. Для ограничения перемещения планшайбы, в крайних положениях, имеются два концевых выключателя. Для оповещения окружающих о начале работы станка имеется звуковая сигнализация.

Станок подготовки кромок состоит из следующих основных узлов: центрирующего механизма и механизма планшайбы.

Привод станка электрогидравлический.

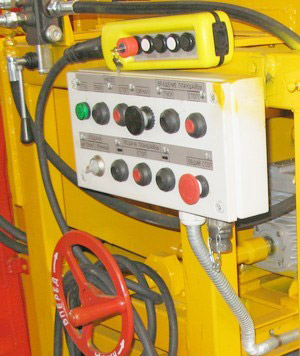

Управление станком осуществляется со стационарного или переносного дистанционного пультов управления.



Технические характеристики

В стандартную комплектацию станков подготовки кромок входят следующие резцы (в т.ч. установленные на станке и находящиеся в ЗИП):

1. Для станков СПК1020, СПК1022:

• резец торцевой (0°) – 2 шт.,
• резец правый (30°) – 2 шт.,
• резец правый (16°) – 2 шт.,

на всех резцах установлены режущие твердосплавные пластины 25,4х25,4 мм.

2. Для станков СПК1420, СПК1423:

• резец торцевой (0°) – 2 шт.,
• резец правый (30°) – 2 шт.,
• резец правый (16°) – 2 шт.,

на всех резцах установлены режущие твердосплавные пластины 25,4х25,4 мм.

Дополнительно для толстостенных труб:

• резец правый (16°) с установленными режущими твердосплавными пластинами 38,1х38,1 мм – 2 шт.

Резцы предназначены для подготовки соответствующими станками СПК следующих фасок:

• - на трубах с толщиной стенки 15 мм и менее - с углами 0° и 30°;
• - на трубах с толщиной стенки более 15 мм - с углами 0°, 16° и 35°-5°.

Комплектация станков СПК резцами для получения фасок с другими геометрическими параметрами возможна по предварительной заявке либо по дополнительной оплате в дальнейшем.

Для разнотолщинных труб:

При необходимости станки СПК1022 и СПК1423 дополнительно комплектуются специальными суппортами и резцами для обработки стыков перед сваркой разнотолщинных труб, т.е. труб, толщина стенки которых отличается более чем на 2 мм, но не более чем в 1,5 раза.

Схема приведена ниже.

При этом угол внутренней фаски при стандартной комплектации резцами специальных суппортов составляет 25°.

S1=S2;     S3-S1>2мм    и    S3/S1<=1,5
