Детандерный агрегат ДПВ4,2-200/6-2

Детандерный агрегат ДПВ4,2-200/6-2

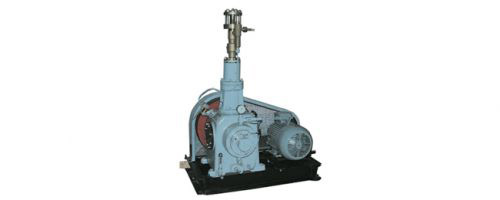

Детандерные агрегаты ДПВ2-200/6-3М, ДПВ4,2-200/6-2 предназначены для получения низких температур путем расширения сжатого воздуха. Используются в составе стационарных и модульных воздухоразделительных установок малой производительности.
Каждый агрегат состоит из детандера и тормозного электродвигателя, установленных на общей раме, снабжен щитком управления, обеспечивающим питание электросхемы детандера.
В конструкции детандера использованы электромагнитный привод клапана впуска, принцип прямотока на выпуске, бессмазочное уплотнение поршня, предусмотрена защита детандера от «разноса».
Прототип - ДВД-13. Детандер ДПВ4,2 конструктивно полностью отличается от прототипа, хотя основные технические характеристики, установочные и присоединительные размеры соответствуют ДВД-13. ДПВ4,2 создан на унифицированной базе мембранных компрессоров с поршневым усилием 40кН.
Применение:
Детандерный агрегат ДПВ2-200/6-3М
- Воздухоразделительные установки типов АжКж-0,06, АжКж-0,06-1, АжА-0,06(совместно с компрессорной установкой ВШ-4,2/200).
Детандерный агрегат ДПВ4,2-200/6-2
- Воздухоразделительные установки малой производительности (совместно с компрессорным агрегатом АВШ-3,7/200М).

Характеристики

Показатели

Производительность, м3/мин

4,2

производительность (м3/час)

250

Холодопроизводительность, Вт

9000

Регулирование производительности, %

100-70

Начальное давление, МПа(кг/см2)

20 (200)

Конечное давление, мПа (кгс/см2)

0,5 (5)

Температура воздуха на входе, ºС

от 0 до +30

Габаритные размеры, мм

длина, мм

1500

ширина, мм

750

высота, мм

1590

Перепад температур в детандере, ºС

139

КПД детандера, %, не менее

68

Частота вращения коленвала, с-1 (об/мин)

6,66 (400)

Масса (без масла, автоматики, ЗИП), кг

1100

Изготовитель - ОАО "Уральский компрессорный завод"
