МКДС-100

МКДС-100

Кислородо-азотные станции предназначены для производства газообразного и жидкого кислорода и азота из атмосферного воздуха.
Установки четырехрежимные: каждый из режимов работы обеспечивает получение только одного из продуктов в газообразном или жидком виде.

Предлагаем:

  • АКДС-70М2 и МКДС-100 мобильные кислородо-азотодобывающие станции.
  • СКДС-70М2 стационарная кислородо-азотодобывающая станция устанавливается в помещение.

Технические характеристики кислородо-азотных станции:


СКДС-70М2

АКДС-70М2

МКДС-100

Количество перерабатываемого воздуха, куб.м/час

480

480

480

Производительность станции при Т=20оС и Р=760мм.рт.ст., кг/час
- по жидкому кислороду
- по газообразному кислороду (248 бал. в сутки)
- по жидкому азоту
- по газообразному азоту


70
62
70
80


70
62
70
80


100±10

100±10

165±10

Чистота продукта, %

кислорода - 99,2
азота - 99,0

кислорода - 99,2
азота - 99,0

кислорода - 99,2
азота - 99,0

Давление газообразного продукта, атм

до 400

до 400

до 400

Потребляемая мощность, кВт

150-220

150-220

210-220

Интервал температур в которых установка работоспособна, оС

±50

±50

±50

Электропитание станции, В

380/220

380/220

380/220

Продолжительность пускового периода (от начала разрядки воздуха в аппарат
до начала накопления кондиционного продукта в емкости блока разделения), час.

5

5

5

Продолжительность отогрева блока разделения из холодного состояния, час.

6

6

6

Габаритные размеры
- компрессорное отделение
- технологическое отделение

14х12х5


6.74х2.86х3.25

6.74х2.86х3.25


6.74х2.86х3.25

6.74х2.86х3.25

Масса, т
- компрессорное отделение
- технологическое отделение

12,00

14,00

14,00

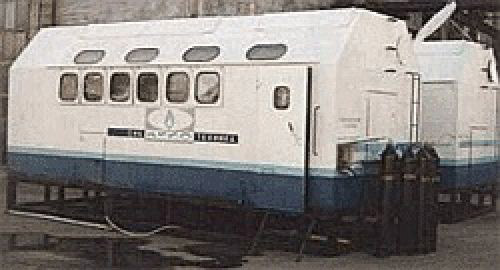

Оборудование мобильных станций МКДС-100 смонтировано в готовом для эксплуатации виде в комфортабельных фургонах, имеющих отопление, кондиционирование, естественное и искусственное освещение, замкнутый цикл водоснабжения для охлаждения компрессоров.

Станции типа МКДС могут питаться как от сети переменного 3-х фазного тока 220/380 В, 50 Гц, так и от передвижной дизельной электростанции, которая может входить в комплект поставки по требованию заказчика.
Станции обеспечены надежной системой контроля и управления, имеющей всю необходимую предохранительную арматуру, систему блокировок и аварийных остановок, что делает работу станции безопасной.
Допускается кратковременная (в течение 8 часов) остановка станции без предварительного отогрева перед ее повторным пуском.

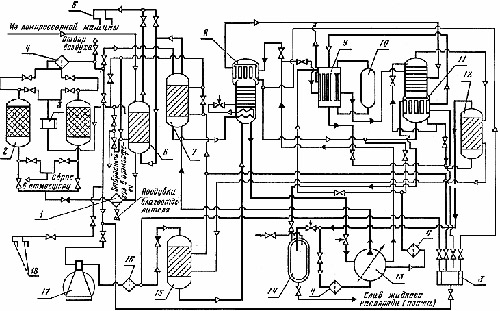

Принципиальная технологическая схема кислородазотдобывающих станций МКДС-100, АКДС-70М2 и АКДС-70М2-01.


МКДС-100

1 - влагоотделитель;
2 - баллон блока очистки (2 шт.);
3 - электроподогреватель (2 шт.);
4 - фильтр (3 шт.);
5 - наполнительная рампа;
6 - теплообменник-ожижитель;
7 - теплообменник (2 шт.);
8 - первая колонна;
9 - вторичный конденсатор;
10 - емкость-конденсатор;
11 - вторая колонна;
12 - переохладитель;
13 - насос сжиженных газов;
14 - емкость;
15 - детандерный теплообменник;
16 - детандерный фильтр;
17 - поршневой детандер;
18 - наполнительная воздушная рампа для станции МКДС-100.


Изготовитель: "Омский завод кислородного машиностроения"
