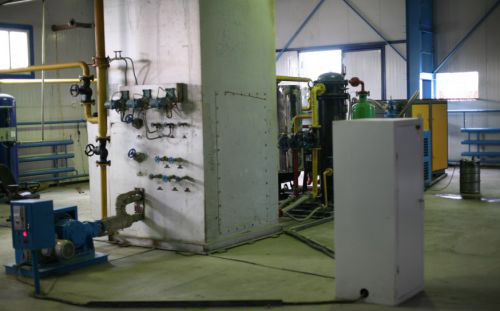

Кислородная станция KZO-160

Кислородная станция KZO-160

Кислородные станции марки KZO производства КНР - это установки по производству кислорода из воздуха при помощи глубокого охлаждения. В основе - турбинный экспандер, подающий холод. За счет этого воздух переходит в жидкость. Вследствие того, что температура кипения жидкого кислорода и азота неодинаковая, в ректификационной колонне происходит разделение кислорода и азота.
Работа кислородной станции осуществляется на низком давлении и с малым потреблении электроэнергии. Данная станция не требует дополнительного оборудования для заправки кислородных баллонов, т.к. оснащена низкотемпературным насосом, который осуществляет заправку, а также для заправки не требуются (ТРЖК, СГУ сосуды). Преимущество данного оборудования заключается в простоте эксплуатации, обслуживания и ремонта. Станция имеет высокую степень защиты и безопасности. Процентное содержание кислорода составляет ≥ 99,5 %, что говорит о высоком качестве производимого продукта.

Технические  характеристики

Марка станции



KZO-50

KZO-80

KZO-100

KZO-160

KZO-180

Объем производства кислорода, м³

40

50

80

100

160

-

Степень чистоты кислорода, %

≥99,5

≥99,5

≥99,5

≥99,5

≥99,5

≥99,5

Количество воздуха на входе в вышку, Нм³/ч

~380

~500

~900

~1100

~1950

~2200

Рабочее давление, МПа

~1,2

~1,2

~1,2

~1,2

~1,0

~1,0

Перепад температур в теплообменнике, °

8 - 10

8 - 10

8 - 10

8 - 10

8 - 10

8 - 10

Рабочий период (промежуток двукратного увеличения температуры)

1 год

1 год

1 год

1 год

1 год

1 год

Параметры электропитания













Напряжение питания от сети переменного тока, В

380, 220

380, 220

380, 220

380, 220

380, 220

380, 220

Частота переменного тока, Гц

50

50

50

50

50

50

Полная мощность, КВт

80,8

100,8

157

179

288

318

Срок эксплуатации, лет

10 - 20

10 - 20

10 - 20

10 - 20

10 - 20

10 - 20

Время запуска установки, ч

18

12

12

12

12

12

Единица потребления электроэнергии, КВт/ч/Нм³

~1,35

~1,35

~1,35

~1,35

~1,35

~1,35

Составляющие кислородной станции марки KZO

Винтовой воздушный компрессор

1 комплект

Воздушный агрегат предварительного охлаждения

1 комплект

Установка для очистки воздуха. Контрольный щит добавочного нагревателя

1 комплект

Ректификационная колонна. Дополнительно: панель с приборами

1 комплект

Турбоэкспандер

1 комплект

Насос жидкого кислорода

1 комплект

Устройство для наполнения

1 комплект

Электрический распределительный шкаф низкого напряжения

1 комплект

Расположение клапанов на электрической цепи и воздухопроводах

1 комплект

Изготовитель - ООО "КИСЛОРОД"
