Установка К-0,15

Предназначена для производства газообразного и технического кислорода первого сорта. Возможно получение газообразного кислорода повышенной чистоты, а также жидкого кислорода первого сорта и жидкого азота второго сорта. Допускается отбор 10-15 л жидкого кислорода или азота не чаще одного раза в 4 часа в режиме получения газообразного кислорода без изменения его чистоты.
Применяется на машиностроительных и ремонтно-механических предприятиях, использующих кис­лород для газовой резки и сварки металлов; может быть использована в медицине.

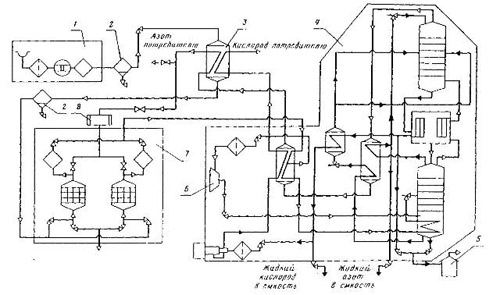

Принципиальная технологическая схема установки К-0,15
Принципиальная технологическая схема установки К-0,15
1-воздушный компрессор; 2-влагоотделитель; 3-теплообменник; 4-блок разделения воздуха; 5-испаритель; 6-турбодетандерный агрегат; 7-блок очистки воздуха; 8-электроподагреватель

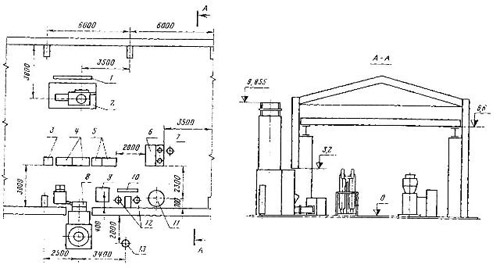

Габаритный чертеж установки К-0,15
Габаритный чертеж установки К-0,15
1-концевой холодильник; 2-воздушный компрессор; 3-щит газоанализатора; 4-стеллажи дифманометров; 5-панели I и II; 6-блок очистки воздуха; 7-электроподогреватель; 8-блок разделения воздуха; 9-маслоблок турбодетандерного агрегата; 10-щит арматуры; 11-теплообменник-ожижитель; 12-влагоотделители; 13-испаритель
Комплект поставки: блок разделения воздуха; блок очистки; турбодетандерный агрегат; испаритель; влагоотделитель (2 шт.); теплообменник-ожижитель; комплект КИП и А; арматура и КИП; комплект одиночного ЗИП.
По требованию заказчика за отдельную плату может быть поставлен воздушный компрессор.
Изготовитель - НПО «Кислородмаш» (г. Одесса).
