Установка ААж-0,6

Предназначена для одновременного производства газообразного азота особой чистоты и жидкого азота под давлением 0,6 МПа (6 кгс/см2); возможно получение только газообразного азота. Применяется на предприятиях химической, нефтехимической и стекольной промышленности.
Стабилизация основных технологических параметров осуществляется автоматически. Основная арматура - клапаны с пневматическим МИМом.
Принципиальная схема базируется на холодиль­ном цикле низкого давления с турбодетандером на обратном потоке. Воздух предварительно ох­лаждается в холодильной машине. Основной воздухоразделительный аппарат построен по схеме од­нократной ректификации.

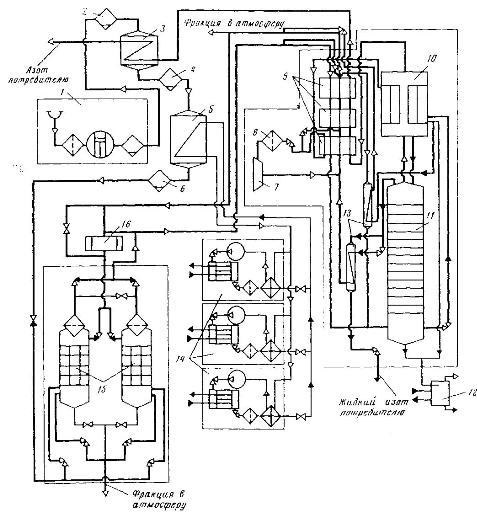

Принципиальная технологическая схема установки ААж-0,6
Принципиальная технологическая схема установки ААж-0,6
1-воздушный компресор; 2, 4 и 6-влагоотделители; 3 и 5-теплообменники; 7-турбодетандерный агрегат; 8-фильтр; 9-теплообменники; 10-конденсатор; 11-колонна; 12-испаритель; 13-теплообменники; 14-холодильные машины; 15-адсорберы; 16-электроподогреватель
Габаритный чертеж установки ААж-0,6
Габаритный чертеж установки ААж-0,6
1-блок разделения воздуха; 2-комплект КИП и А; 3-концевой холодильник; 4-компрессор; 5-холодильные машины; 6-блок очистки; 7-электроподогреватель; 8 и 9-теплообменники; 10-влагоотделители; 11-испаритель жидкости; 12-рампа арматуры; 13-маслоагрегат турбодетандера
Комплект поставки: блок разделения воздуха ; блок очистки воздуха; электроподогреватель; теплообменник-ожижитель; теплообменник-испаритель; влагоотделитель (3 шт.); комплект КИП и А; арматура и КИП; испаритель; турбодетандерный агрегат; холодильная машина, работающая на хладоне (3 шт.) комплект одиночного ЗИП.
По требованию заказчика за отдельную плату может быть поставлен воздушный компрессор.
Изготовитель - НПО «Кислородмаш» (г.Одесса)
