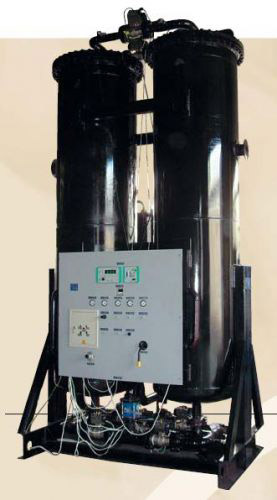

Установка АдА-0,100/95

Установка АдА-0,100/95

Адсорбционные воздухоразделительные установкиАдА-0,100 предназначены для получения газообразного азота из атмосферного воздуха методом короткоцикловой безнагревной адсорбции (КБА), или по зарубежной терминологии - Pressure Swing Adsorption (PSA). Азотные установки работают в помещении при температуре окружающей среды от +10 0С до +40 0С, обеспечивают разделение воздуха с помощью молекулярно-ситовых адсорбентов и отличаются большой экономичностью, что связано с меньшим давлением по сравнению с традиционными криогенными установками аналогичной производительности.

Применение

  • химическая промышленность - разделение сложных растворов и смесей, кристаллизация, регулирование химических реакций, синтез химических продуктов, создание инертных сред при хранении и перевозке взрывопожароопасных веществ, лакокрасочное производство;
  • нефтяная и газовая промышленности - продувка и заполнение трубопроводов и емкостей для создания инертных сред, при газлифтном способе добычи нефти, нагнетание азота в нефтеносные пласты, «запуске» скважин;
  • производство строительных и отделочных материалов - изготовление туфов;
  • горнодобывающая промышленность - дегазация выработок и тушение пожаров в угольных шахтах;
  • металлургия - при дегазации расплавов, создание инертной среды, в том числе при организации процесса непрерывного розлива стали;
  • сельское хозяйство, пищевая и перерабатывающая промышленность - создание газовых смесей для хранения продуктов, заполнения упаковок;
  • энергетика - продувка генераторов для предотвращения накопления водорода и образования конденсата в рубашках охлаждения;
  • электронная промышленность,наука - созданиечистых газовых сред.
Основные технические параметры

Содержание азота в продуктовом газе

99,999%

99,995%

99,99%

99,9%

99,5%

99,0%

АдА-0,100/95

Выход азота, нм3/ч

16

23

27

55

83

100



Расход воздуха, нм3/ч

173

185

188

216

245

260

АдА-0,100/99,5

Выход азота, нм3/ч

32

47

55

110

165

200



Расход воздуха, нм3/ч

345

370

380

435

490

520

АдА-0,100/99,999

Выход азота, нм3/ч

85

130

150

300

450

550

Расход воздуха, нм3/ч

950

1010

1050

1200

1350

1440

Вес и габаритные размеры генераторов азота


Высота, мм

Ширина, мм

Длина, мм

Вес, кг

АдА-0,100/95

252

1060

1446

1100

АдА-0,100/99,5

3055

1230

1657

1650

АдА-0,100/99,999

4267

1300

2028

3950


Преимущества
  • простота монтажа и эксплуатации;
  • высокие эксплуатационные характеристики;
  • автоматический режим работы;
  • компактность оборудования;
  • неограниченная длительность рабочей кампании;
  • надежность и безопасность;
  • минимум обслуживающего персонала;
  • низкая стоимость оборудования иэксплуатационных затрат (по сравнению с криогенными установками).

Принцип работы

Принцип разделения воздуха, положенный в основу действия адсорбционных воздухоразделительных установок, основан на избирательной адсорбции компонентов воздуха в условиях так называемой короткоцикловой безнагревной адсорбции. Сжатый в компрессоре воздух очищается от паров масла, осушается, после чего поступает в воздушный ресивер, служащий для уменьшения пульсации давления, и далее направляется в адсорберы. При прохождении сжатого воздуха через два попеременно работающих адсорбера происходит преимущественное поглощение кислорода из воздуха (одновременно с водяными парами, двуокисью углерода и углеводородными соединениями), а полученный азот направляется потребителю. Регенерация адсорбента осуществляется сбросом давления в отработанном адсорбере. Из адсорберов продуктовый азот поступает в ресивер и далее - к потребителю. Рабочий процесс на всех стадиях осуществляется при комнатной температуре в полностью автоматическом режиме. Режим работы установок - непрерывный с остановками на техническое обслуживание компрессора, сепаратора и осушителя.

Состав азотных установок

Основное оборудование включает в себя:

  • компрессор воздушный (тип компрессора определяется производительностью установки и чистотой продукта);
  • ресивер воздушный;
  • модуль сепарационно-фильтрационный;
  • осушитель холодильного типа;
  • генератор азота;
  • ресивер азотный.

Дополнительно установка может быть укомплектована:

  • азотным дожимающим компрессором;
  • наполнительной рампой.
Азотные установки могут эксплуатироваться в производственных помещениях категории В3 согласно НПБ 105-95 МВД России.
Климатическое исполнение оборудования - УХЛ 4.1 по ГОСТ 15150.
Электропитание осуществляется от промышленной сети переменного трехфазного тока напряжением 220/380 В частотой 50 Гц.
Мощность, потребляемая от сети, не превышает 55 кВт. Электрооборудование соответствует «Правилам устройства электроустановок» для пожароопасной зоны П-1.

Изготовитель: ООО НПО "Гелиймаш"
