Лесопильный комплекс
Лесопильный комплекс представляет собой самодостаточный цех по переработке пиловочника различного диаметра. Каждый проект изготавливается индивидуально под каждого клиента, с подбором необходимого оборудования и средств механизации. Мы обеспечиваем полное сопровождение начиная от проекта, заканчивая сдачей всего комплекса у заказчика.

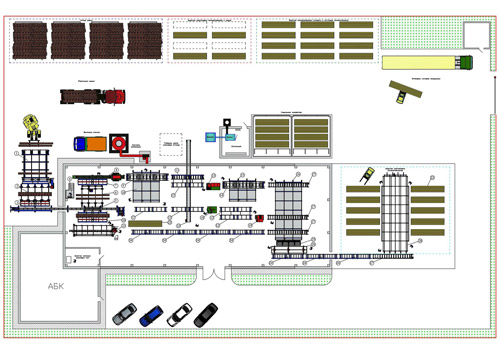

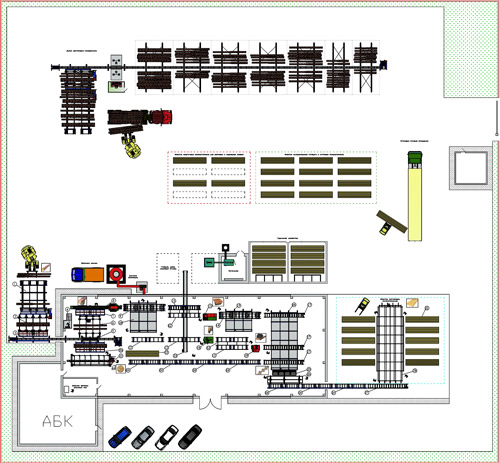

Схема лесопильного комплекса

Лесопильный комплекс


Лесопильный комплекс


Позиции по схеме лесопильного комплекса

Описание

Описание

1

Разобщитель пачек бревен.

15

Транспортер цепной поперечный 2-х секционный.

2

Загрузочное устройство для бревен, с механизмом поштучной выдачи

16

Транспортер цепной поперечный 6-ти секционный.

3

Бревнотаска.

17

Рольганг приводной сбрасывающий.

4

Пульт управления загрузкой и подачей бревен.

18

Станок для переработки горбыля ГР-630.

5

Двухсторонний сбрасыватель бревен.

19

Многопильно-кромкообрезной станок СОД-1-М.

6

Транспортер цепной наклонный.

20

Устройство загрузочное для станка.

7

Механизм поштучной выдачи бревен.

21

Лесопильный станок 1000/170.

8

Многопильный брусующий станок МБР-32.

22

Готовая продукция.

9

Рольганг приводной с рейкоотделителем для МБР-32.

23

Конвейер ленточный для удаления обрези из цеха.

10

Транспортер цепной поперечный 3-х секционный.

24

Рольганг приводной.

11

Рольганг приводной сбрасывающий.

25

Транспортер цепной наклонный для подъема доски.

12

Рольганг неприводной.

26

Торцовочный станок проходного типа.

13

Многопильный станок СМП-1-180.

27

Рольганг приводной сбрасывающий.

14

Рольганг приводной с рейкоотделителем для СМП-1-180.

28

Линия сортировки готовой доски.



Описание процесса пиления

Пиловочник различного диаметра с Разборщика пачки бревен поз. 1 поступает на Загрузочное устройство поз. 2, далее на Бревнотаску поз. 3. По Бревнотаске бревна поступают на Двусторонний сбрасыватель поз.5, С Двухстороннего сбрасывателя бревна, в зависимости от диаметра, попадают на два потока. Бревна диаметром от 300 мм до 1000 мм подаются на л/с Гризли поз. 21, посредством Загрузочного устройства поз. 20, где распиливаются на обрезные доски или брус. Бревна диаметром до 300 мм подаются через Наклонный цепной транспортер поз. 6 на Механизм поштучной выдачи бревен поз. 7, через который бревна основного потока выдаются на Брусующий станок МБР-32 поз.8, где распиливаются на двухкантный брус и необрезные доски. Загрузкой, транспортировкой, разделением потоков управляет оператор с Пульта управления загрузкой и подачей бревен поз. 4. Двухкантный брус проходит по Рольгангу с рейкоотделителем поз. 9 на неприводной рольганг поз. 12, Многопильного станка СМП 1-180/76 поз. 13, где распиливается на обрезные доски и горбыль. Обрезные доски через систему Роликовых и Цепных транспортеров поступают на Торцовочный двухпильный станок проходного типа поз.26. Необрезные доски и горбыль с Брусующего и Многопильного станков через Поперечные цепные транспортеры поз.10, 15 поступают на Рольганги поз. 12 и далее на Многопильный-кромкообрезной станок СОД-1М/80 поз. 19, где распиливаются на обрезные пиломатериалы. Горбыль попадает с накопителя на Горбыльный станок поз. 18 и распускается на обрезную доску. Далее все доски с Горбыльного и Многопильного-кромкообрезного станков через систему транспортеров попадают на Проходную торцовку поз. 26. После Проходной торцовки обрезные пиломатериалы по системе Приводных рольгангов поступает на Линию сортировки поз. 28, где сортируется и пакетируется.

Основные параметры

Производительность по пиловочнику

до 100 м3/смена (смена 8 часов)

Суммарная мощность потока

242 кВт

Диаметр обрабатываемых бревен

100 - 1000 мм

Численность обслуживающего персонала

8 человек

Численность вспомогательных рабочих

7 человек
