Станок для заточки дисковых пил
Станок для заточки дисковых пил
НАЗНАЧЕНИЕ

Станок модели 3С-780 предназначен для заточки дисковых пил с твердосплавными пластинками для обработки древесных материалов по ГОСТ 9769-79 по передней и по задней граням.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется на предприятиях лесопильной и деревообрабатывающей промышленности, а также на предприятиях других отраслей, применяющих указанные выше пилы.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Заточка дисков большого диаметра;
- Быстрая установка на заданный угол заточки;
- Подача охлаждающей жидкости в зону заточки;
- Высокая точность заточки зуба;
- Простота и надежность в эксплуатации.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

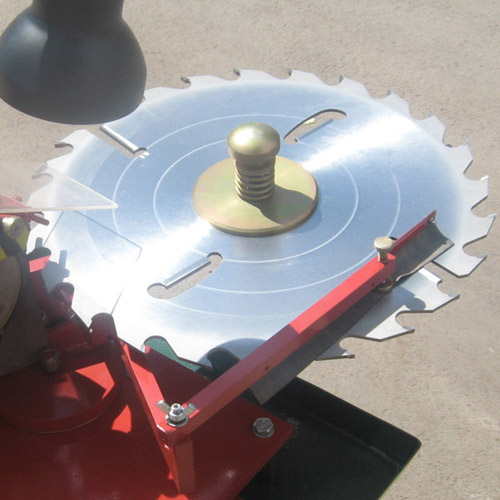

Фмксация дискаФИКСАЦИЯ ДИСКА
Благодарая жесткой фиксации затачиваемого диска достигается высокая точность заточки зуба по передней и по задней граням.

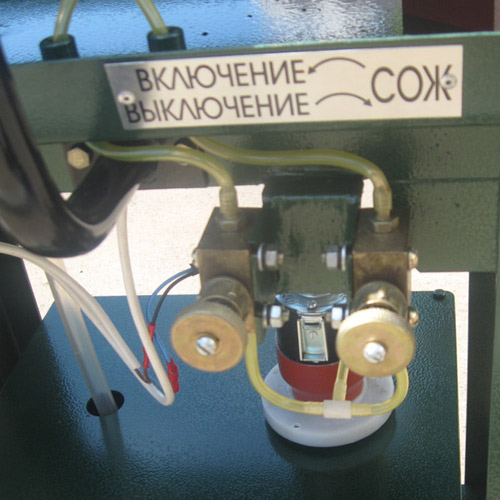

ОхлаждениеОХЛАЖДЕНИЕ
Подача охлаждающей жидкости в рабочую зону препятствует выкрашиванию и разрушению от перегрева твердосплавной напайки в процессе заточки.

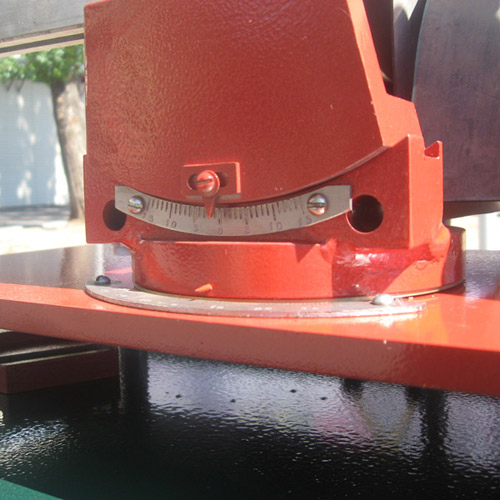

Косая заточкаКОСАЯ ЗАТОЧКА
Станок конструктивно имеет возможность затачивать дисковые пилы как с прямой, так и с косой заточкой.

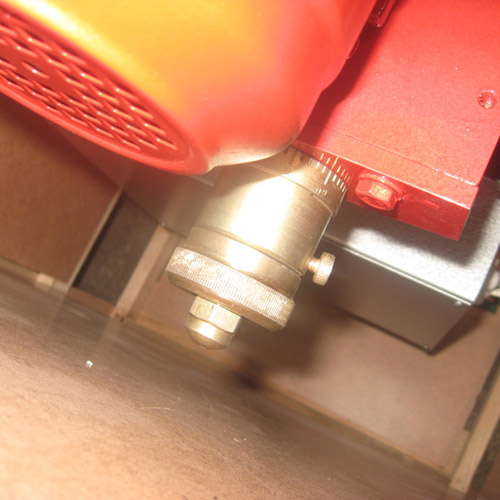

Точная настройкаТОЧНАЯ НАСТРОЙКА
Механизм подачи имеет точную регулировку, что повышает качество и количество заточек.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


модель

ЗС-780

ЗС-1200

1. Диаметр дисковых пил, мм

160-780

250-1200

2. Диаметр посадочного отверстия пил, мм

32; 35; 38; 50

32; 35; 38; 50

3. Передний угол зубьев, град.

0-30

3-30

4. Задний угол зубьев пил

0-15

0-15

5. Угол косой заточки по передн. и задн. граням, град.

0-15

0-15

6. Угол поднутрения, град.

-

-

7. Диаметр шлифовального круга, мм

125

250

8. Наибольшая окружная скорость вращения шлифовального круга, м/с

18

18

9. Габаритные размеры станка, мм

длина

700

950

ширина

500

820

высота

1170

1200

10. Масса станка, кг

160

270

11. Класс точности по ГОСТ 8-82

2-повышенный

2-повышенный

12. Количество электродвигателей на станке, шт.

2

2

13. Суммарная мощность установленных электродвигателей, кВт

0,49

1,1
