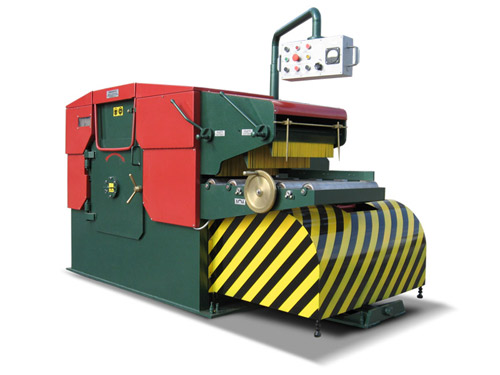

Многопильный станок СМП
Многопильный станок СМПНАЗНАЧЕНИЕ
Дисковый многопильный станок предназначен для переработки двухкантного, трехкантного, четырехкантного бруса на обрезную доску.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДИСКОВОГО МНОГОПИЛА
Многопильный станок модели СМП применяются на лесопильных и деревообрабатывающих предприятиях в качестве станков второго ряда.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Высокая производительность многопильного станка;
- Пильный вал (шпиндель) - трехопорный с консольной отводимой опорой;
- Высокое качество получаемых пиломатериалов;
- Бесступенчатая регулировка скорости подачи;
- Плавный пуск главного двигателя;
- Простота и надежность в эксплуатации в совокупности с соответствием требованиям безопасности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МНОГОПИЛЬНОГО СТАНКА

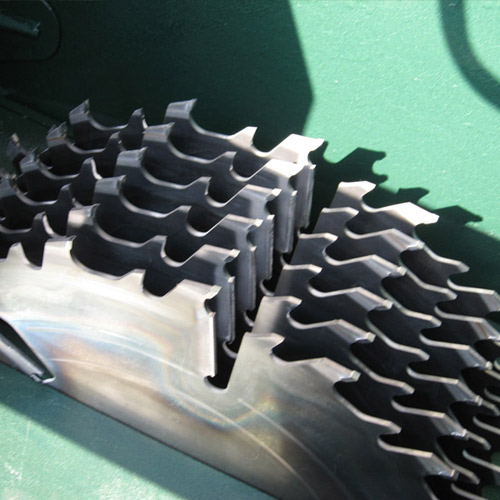

Пильный узелПИЛЬНЫЙ УЗЕЛ
Шпиндель пильного узла многопильного станка собран на высокоточных радиально-упорных подшипниках и исключают биение пильного вала. Конструкция пильного узла позволяет устанавливать на валу до 10 дисковых пил.

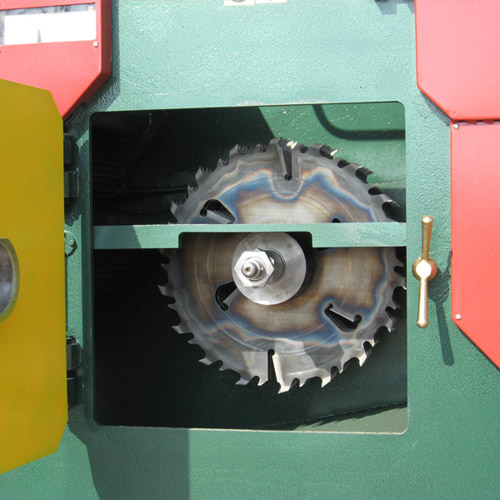

Дополнительная опора пильного валаТРЕХОПОРНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО ВАЛА
Высокая точность изготовления и жесткость пильного вала (вал имеет три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора находится на двери пильного механизма станка и надежно удерживает вал в процессе пиления, исключая вибрацию и биение.

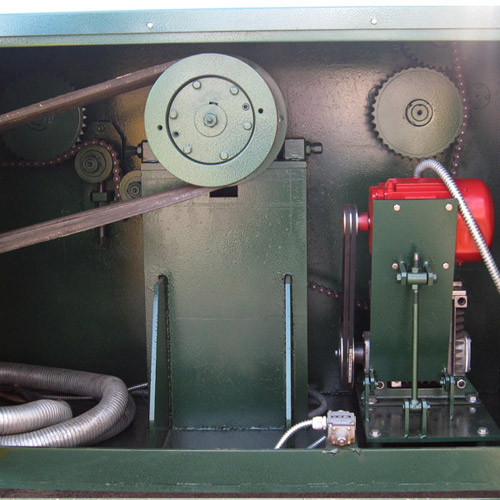

Механизм подачиМЕХАНИЗМ ПОДАЧИ
Механизм подачи многопила, состоящий из пяти приводных вальцев, которые синхронизированы между собой, позволяет обеспечить равномерность подачи заготовки и высокое качество получаемых изделий.



Частотный преобразовательРЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛОВ
Скорость подачи плавно регулируется оператором с помощью частотного преобразователя DANFOSS. Оптимальная скорость подачи устанавливается по показаниям амперметра в зависимости от нагрузки на пилы, что позволяет достигнуть такого режима работы, при котором пилы и электродвигатель работают в оптимальном режиме без перегрузки,  а следовательно увеличивается срок службы пил и сокращаются затраты на их обслуживание.



Устройство плавного пускаПЛАВНЫЙ ПУСК ГЛАВНОГО ДВИГАТЕЛЯ
Устройство плавного пуска позволяет уменьшить пусковые токи, снизить вероятность перегрева двигателя, обеспечить полную защиту двигателя, повысить срок службы двигателя, устранить рывки в механической части привода.

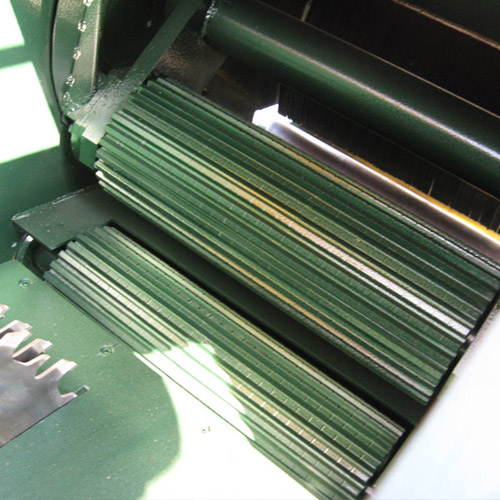

Подающие вальцыПОДАЮЩИЕ ВАЛЬЦЫ
Рифленые подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую точность получаемых пиломатериалов.

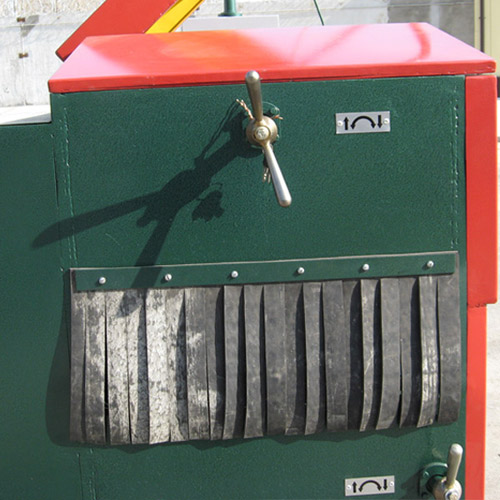

Настройка на размерРЕГУЛИРОВКА ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ
Регулировка верхних вальцов по толщине бруса осуществляется посредством рукоятки, которая расположена на станине станка.

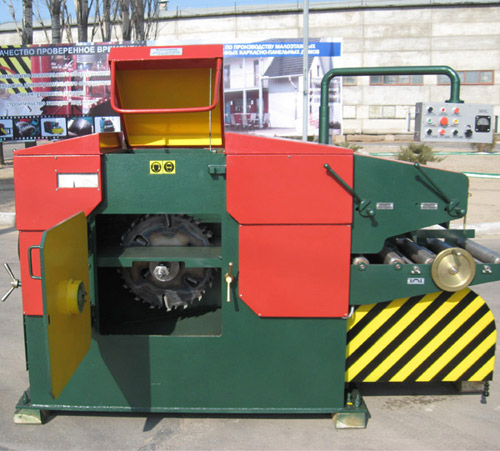

СтанинаМАССИВНАЯ СТАНИНА
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.

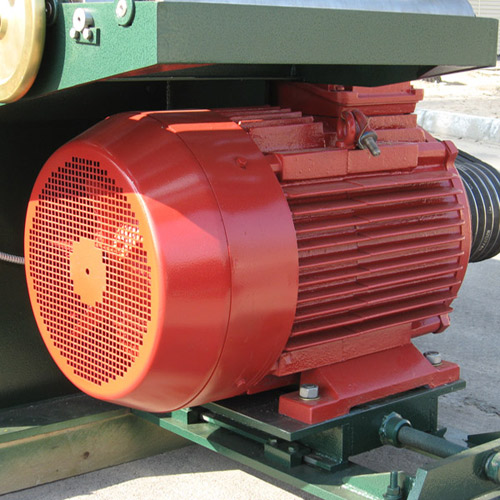

Двигатель пильного валаМОЩНЫЙ ДВИГАТЕЛЬ ПИЛЬНОГО ВАЛА
Двигатель пильного вала обеспечивает устойчивую работу на заданных оптимальных  режимах способствуя увеличению срока службы дисковых пил.

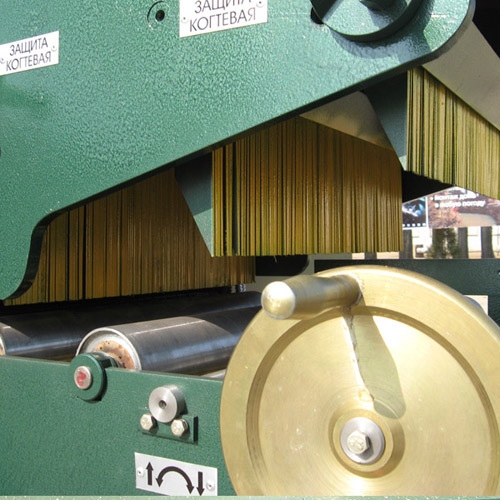

Тройная когтевая защитаТРОЙНАЯ КОГТЕВАЯ ЗАЩИТА
Тройная когтевая защита станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке согласно требованиям безопасности.

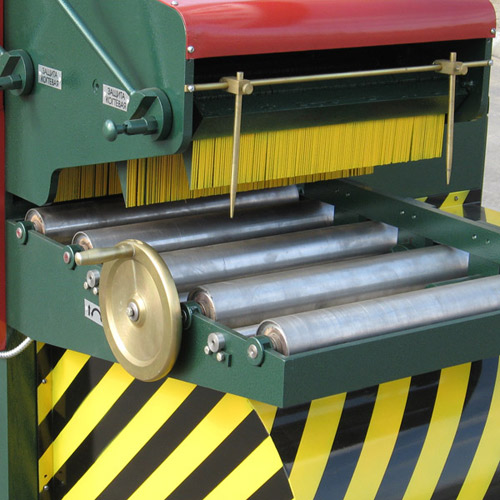

Направляющая линейкаНАПРАВЛЯЮЩАЯ ЛИНЕЙКА
Для более точной распиловки трехкантных и четырехкантных брусьев на станке установлена регулируемая направляющая линейка, расположенная на приемном рольганге.

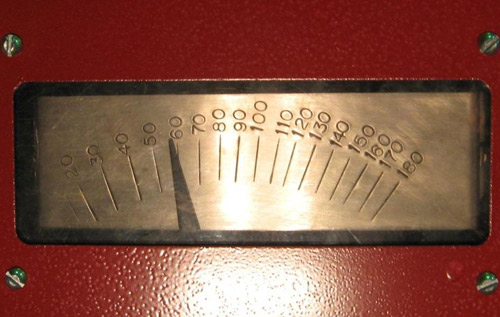

Размерная шкалаКОНТРОЛЬ ПОЛОЖЕНИЯ ВАЛКОВ
Осуществляется с помощью цифровой шкалы расположенной со стороны рабочего места оператора многопильного станка, что сокращает время на перенастройку выпиливаемых размеров по высоте.



Пульт управленияПУЛЬТ УПРАВЛЕНИЯ
Эргономичная, поворотная и удобная  панель управления, расположенная в рабочей зоне оператора, позволяет оператору управлять основными рабочими процессами и осуществлять полный контроль над оборудованием.




ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

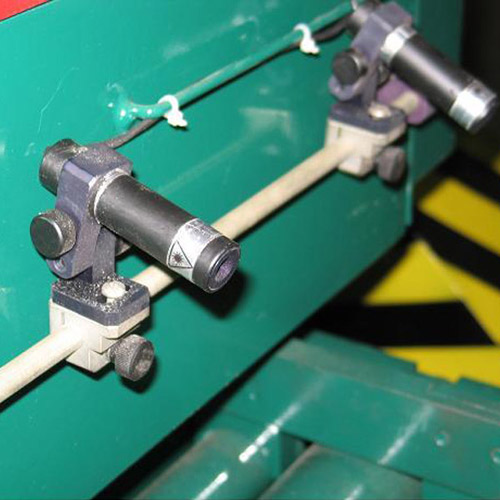

Лазерные указатели пропилаЛАЗЕРНЫЕ УКАЗАТЕЛИ
В качестве дополнительной опции многопильный станок может комплектоваться лазерными указателями для точного позиционирования заготовки в процессе пиления, повышающими полезный выход готовой продукции.

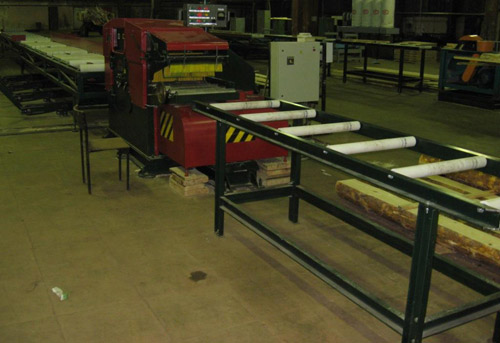

РольгангиРОЛЬГАНГИ
Для механизации процесса пиления многопильные станки могут комплектоватся следующи околостаночным оборудованием: приводными,  неприводными рольгангами, рольгангами с рейкоотделителем и цепными поперечными транспортёрами.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МНОГОПИЛЬНОГО СТАНКА


Модель

СМП-1-150/56

СМП-1-180/76

СМП-1-200/90

Толщина выпиливаемых изделий, мм

20 – 150

20 – 180

20 – 200

Наименьшая длина заготовки, мм

1000

1000

1000

Наибольшая ширина заготовки, мм

520

520

520

Наибольший диаметр пил, мм

500

560

600

Количество пил, шт.

до 7

до 10

до 10

Суммарная мощность, кВт

56,1

76,1

91,1

Количество электродвигателей, шт.

2

2

2

Расстояние между крайними пилами, мм

405

405

405

Частота вращения пил, об/мин

2000

2000

1800

Скорость подачи, м/мин

0 – 24

0 – 24

0 – 24

Средняя производительность, м3/час

5 – 6

6 – 7

7 – 8

Габаритные размеры, мм

2515х1290х1400

2515х1290х1400

2715х1290х1500

Масса, кг

2100

2300

2500
