Укрытие трубопроводов УТ1421

Укрытие трубопроводов УТ1421Укрытие трубопровода УТ1421 предназначено для защиты трубопровода на участке между грунтовочной и изоляционной машинами при проведении ремонта трубопроводов в трассовых условиях от атмосферных осадков.

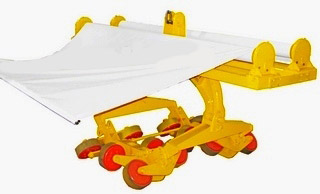

Укрытие УТ1421 состоит из опор, катушек, барабана и покрытия.

Опоры устанавливаются на рамы грунтовочной и изоляционной машин, а также на троллейную подвеску сопровождения изоляционной машины. На катушки наматывается полотно покрытия.

Барабан обеспечивает натяжение полотна в процессе работы изоляционно-укладочной колонны в целях исключения провисания полотна из-за разницы скоростей изоляционной и грунтовочной машин.

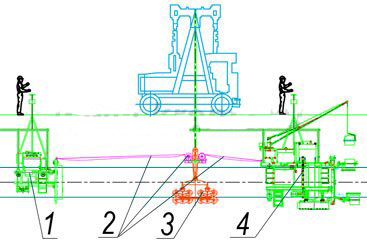

Схема установки УТ между грунтовочной и изоляционной машинами

Схема УТ1421

  1. машина грунтовочная
  2. укрытие трубопровода УТ1421
  3. троллейная подвеска
  4. машина изоляционная

Технические характеристики

Наружный диаметр укрываемых труб, мм
1220, 1420
Полотнище:

- длина, м

2х10
- ширина, м
3
- материал
Виниловая ткань EUROCAST, 16oz, 1000х1000 den, 540 г/м2 или аналог
Барабан натяжной:
- диаметр, мм
352
- ширина, мм
108
Катушка:
- длина, мм
3000
- диаметр, мм
125
Масса, кг
400

Укрытия трубопроводов от осадков обычно применяют вместе со следующим оборудованием в составе колонны машин по переизоляции (ремонту наружной изоляции) трубопроводов:

- подкопочные машины МП для подкопа трубопроводов;

- очистные машины ОМ для снятия старой изоляции и предварительной очистки трубопроводов;

- очистные машины ОМ-Ф для финишной зачистки наружной поверхности магистральных трубопроводов под новые изоляционные покрытия всех видов;

- грунтовочные машины ИМ-Г для нанесения грунтовки;

- изоляционные машины ИМ для изоляции трубопроводов рулонными изоляционными материалами;

- изоляционные машины ИМ-Р для изоляции трубопроводов расплавленными битумными мастиками;

- котёл битумный (битумоплавильный) БК31 (КАПЭ 3300) для расплавления и выдачи готовой изоляционной мастики;

- установки СТ сушки-подогрева труб ("Змей Горыныч", "Жар Птица");

- установки (агрегат нагревательный электрический АНЭ) для безогневого подогрева трубопроводов;

- контейнер (вагончик) для подогрева рулонов плёнки;

- троллейные подвески с полиуретановыми катками ТПП, троллейные подвески с металлическими катками ТПП-М, роликоканатные (роликотросовые) троллейные подвески РТП, троллейные подвески с коническими металлическими катками ТП-ХЛ.
