Очистные машины финишной очистки трубопроводов

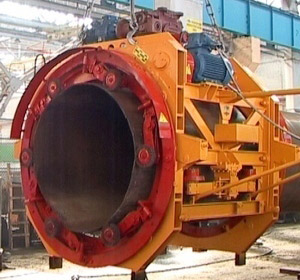

Очистные машины финишной очистки трубопроводовМашины очистные серии ОМ-Ф предназначены для финишной очистки наружной поверхности магистральных трубопроводов диаметром от 530 до 1420 мм под новые изоляционные покрытия всех типов.

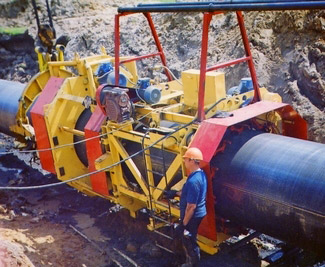

В процессе работы самоходная очистная машина очищает наружную поверхность трубопроводов, предварительно очищеных от старой изоляции или новых (ржавых) труб непосредственно перед нанесением защитного изоляционного слоя круглыми активноприводными щётками, при капитальном ремонте с заменой изоляции, а также при ремонте с заменой труб и строительстве трубопроводов.

Машины зачистные работают в составе изоляционно-укладочной колонны при ремонте действующих или строительстве новых трубопроводов.

Машины финишной очистки имеют электрический двигатель и механическую трансмиссию для привода ходовых колёс и рабочих инструментов.

Конструкция финишных очистных машин обеспечивает возможность их монтажа на трубопровод без остановки перекачки продукта.

Машина способна преодолевать подъём трубы не более 20 градусов (с поджимными роликами - до 35 градусов), а также проходить непрямые участки трубопровода.

Машины финишной очистки имеют задний ход.

Технические характеристики

Параметры
ОМ532Ф
ОМ822Ф
ОМ1022Ф
ОМ1422Ф

Диаметр трубопровода, мм

(377, 426) 530

630, 720, 820

1020

1220, 1420

Число роторов очистки, шт

2

2

2

2

Скорость передвижения, м/ч

150-450

60-90

22-114

125-205

Установленная мощность, кВт

16,2

24,2

32,2

32,2

Габаритные размеры, мм (без ПДУ)
- длина
- ширина
- высота



2000
1800
2500



2040
2220
3360



2040
2420
3560



2240
2620
3766

Масса, кг

2400

2600

2700

2900



Очистные машины финишной очистки трубопроводов


Очистные (зачистные) машины финишной очистки обычно применяют вместе со следующим оборудованием в составе колонны по переизоляции (ремонту наружной изоляции) трубопроводов:

- подкопочные машины МП для подкопа трубопроводов;

- очистные машины ОМ для снятия старой изоляции и предварительной очистки трубопроводов;

- грунтовочные машины ИМ-Г для нанесения грунтовки;

- изоляционные машины ИМ для изоляции трубопроводов рулонными изоляционными материалами;

- изоляционные машины ИМ-Р для изоляции трубопроводов расплавленными битумными мастиками;

- укрытие трубопровода УТ;

- котёл битумный (битумоплавильный) БК31 (КАПЭ 3300) для расплавления и выдачи готовой изоляционной мастики;

- установки СТ сушки-подогрева труб ("Змей Горыныч", "Жар Птица");

- установки (агрегат нагревательный электрический АНЭ) для безогневого подогрева трубопроводов;

- контейнер (вагончик) для подогрева рулонов плёнки;

- троллейные подвески с полиуретановыми катками ТПП, троллейные подвески с металлическими катками ТПП-М, роликоканатные (роликотросовые) троллейные подвески РТП, троллейные подвески с коническими металлическими катками ТП-ХЛ.
