Полиспасты для лебедок Полиспасты для лебедок


Применение полиспастов с тяговыми лебедками позволяет получить выигрыш в силе, т.е. при помощи этих устройств можно увеличить тяговое усилие, имеющейся у Заказчика лебедки.

Полиспасты изготавливаются с различным количеством блоков.

Полиспасты для лебедок Полиспасты для лебедки



Схема



Схема



Технические характеристики

Название

Обойма полиспастная

Блок -
полиспаст

Обойма-полиспаст

Обозначение

ОП100.00.000.000

СЗГС-
ЛП152.40.00.000

ЛП151.19.01.000

Max тяговое усилие, Тн

100

300

300

Диаметр каната, мм

21,5

61,5; 63

61,5; 63

Диаметр ролика, мм

450 (5шт)

1260хh=320
m=896

1260хh=320
m=896

Диаметр оси, мм

120

200

220 х 2

Для труб диаметром, мм

-

-

1020*

Габаритные размеры, мм:
- длина
- ширина
- высота


822
465
670


2400
1500
798


2400
1500
798

Масса, кг

355 х 2=710

6300

2900




Название

Полиспаст с оголовком и кронштейном

Блок ролика с подвижным кронштейном и оголовком

Обойма якорная

Обозначение

ЛП152.42.00.000

ЛП152.48.00.000

ЛП151.10.00.000

Max тяговое усилие, Тн

850

200

300

Диаметр каната, мм

63

61,5; 63

24

Диаметр ролика, мм

1260хh=378

1260хh=320

295хh=90
m=15

Диаметр оси, мм

280

200

132 х 2

Для труб диаметром, мм

1420*

1220*

-

Габаритные размеры, мм:
- длина
- ширина
- высота


4510
1500
1400


4240
1500
728


885
780
350

Масса, кг

20000

4014

238



Название

Обойма полиспастная

Обойма полиспастная

Обозначение

ОП30.00.00.000

УГБ-17.10.00.000

Max тяговое усилие, Тн

30

35

Диаметр каната, мм

23,5

21,5

Диаметр ролика, мм

450 (2шт)

450 (5шт)

Диаметр оси, мм

70

70

Для труб диаметром, мм

-

-
Габаритные размеры, мм:
- длина
- ширина
- высота

758
465
456

758
465
670

Масса, кг

160

306


Название

Обойма полиспастная

Оголовок с блоком

Обозначение

ОП150.00.000.000

ОБ-1067- 300.00.00.000

Max тяговое усилие, Тн

150

300

Диаметр каната, мм

29

61,5; 63

Диаметр ролика, мм

450 (5шт)

1260

Диаметр оси, мм

135

220

Для труб диаметром, мм

-

1067*
Габаритные размеры, мм:
- длина
- ширина
- высота

835
465
670

5737
1500
1235

Масса, кг

392 х 2=784

6050
* Диаметр оголовка и его поставка осуществляется по согласованию с Заказчиком в пределах 1020÷1420мм, а также других размеров.

Оголовки

Оголовки применяются в качестве соединительного звена между дюкером (плеть трубопровода) и тяговым полиспастом и используются тяговыми лебедками ЛП152 (ЛП153) для протаскивания подводных переходов (дюкеров).

Оголовки по конструкции могут быть: с блоком неподвижным для запасовки канатом, с отверстием для присоединения блока-полиспаста, с одним или двумя клюзами, а также другой конструкции по желанию Заказчика. Изготавливаются под размеры Заказчика в зависимости от диаметра трубопровода, толщины стенки, необходимого тягового усилия и т.д.

Оголовки могут эксплуатироваться при температуре окружающего воздуха от -40С до +40С.

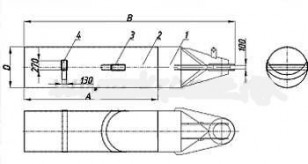

Оголовок с двумя клюзами

1. Кронштейн подсоединения тягового полиспаста;
2. Корпус оголовка;
3. Клюз горизонтальный;
4. Клюз вертикальный.

Оголовок

Тип /
Параметр

Без клюзов

С одним клюзом

С двумя клюзами

Диаметр протягиваемой трубы D, мм

от 530 до 1420

от 530 до 1420

от 1020 до 1420

Толщина стенки корпуса оголовка, мм

от 15 до 25

от 15 до 25

до 20 - 25

Максимальное тяговое усилие, тн

от 200 до 850

от 200 до 850

до 850

Длина габаритная, мм

от 1800 до 2300

от 4900 до 6300

от 5800 до 6300

Масса, кг

от 1850 до 2800

от 3800 до 7100

от 6000 до 7500
