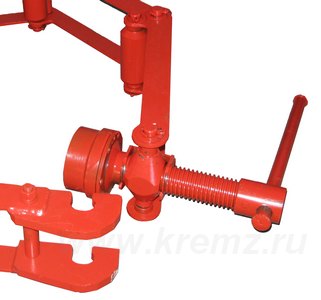

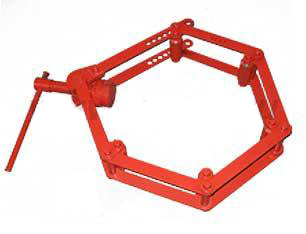

Центраторы наружные звенные типа ЦЗН

Центраторы предназначены для центровки перед сваркой труб диаметром от 114 мм до 2200 мм.

Механизм стяжки центратора - винтовой.

Центраторы наружные звенные типа ЦЗН Центраторы наружные звенные типа ЦЗН



Технические характеристики

Маркировка центратора
Диаметр центрируемых труб, мм
Масса, кг
ЦЗН111
114
12
ЦЗН151
159-168
10
ЦЗН211
219
12
ЦЗН271
273
14
ЦЗН321
325
13,5
ЦЗН371
377
15,5
ЦЗН421
426
16
ЦЗН531
530
25
ЦЗН631
630
29
ЦЗН721
720
39
ЦЗН821
820
42
ЦЗН1021
1020
49
ЦЗН1067
1067
52
ЦЗН1221
1220
56
ЦЗН1421
1420
61
ЦЗН2200
2200
96


Центраторы типа ЦЗА по конструкции абсолютно аналогичны центраторам типа ЦЗН

Центратор звенный универсальный типа ЦЗУ

Центратор звенный универсальный ЦЗУ530-1420 (61 кг) - это наружный звенный центратор, звенья которого имеют размер, позволяющий перенастроить центратор на стандартные типоразмеры труб в диапазоне 530, 630, 720, 820, 1020, 1220, 1420 мм путем добавления или удаления дополнительных секций.
Для более тонкой регулировки центратор наружный звенный универсальный имеет дополнительную пару звеньев с переменной длиной.

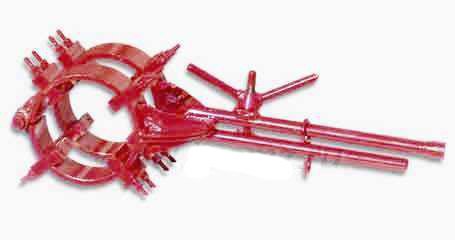

Центратор наружный клещевой ЦНК-3

Центратор наружный клещевой ЦНК-3Центратор предназначен для центровки торцов труб при монтаже перед сваркой. Механизм захвата центратора - клещевой.

Центратор наружный клещевой ЦНК-3-01 предназначен для центровки перед сваркой труб диаметром 32, 57 мм (масса центратора - 5,1 кг).

Центратор наружный клещевой ЦНК-3 предназначен для сварки труб диаметром 57, 63, 70, 76, 83, 89, 102, 108, 114 мм (масса центратора - 6кг).
