Трубогибы ГТ532, ГТ1022, ГТ1425
Станки ГТ532, ГТ1022, ГТ1425 предназначены для холодной гибки в полевых условиях стальных прямошовных и бесшовных труб длиной от 10 до 24 м с наружным диаметром 108-1420 мм.

Станки могут применяться при строительстве трубопроводов на трубосварочных базах. Гибка производится путем обкатки трубы по формующему лекалу (башмаку) с помощью гибочного ложемента и системы гидроцилиндров.

Станки комплектуются штатными угломерами. По дополнительной заявке возможна поставка цифровых угломеров.

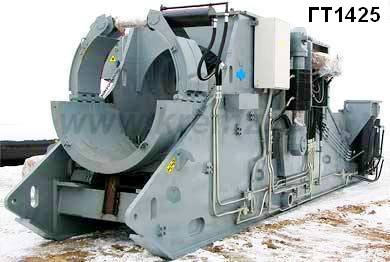

Трубогиб ГТ1425

Трубогиб ГТ1425 может изготавливаться с приводом от дизельного двигателя «Caterpillar 3126 DI-TA» с прифланцованным к нему редуктором РПП ZF 280-1 с передаточным отношением 1,514:1.

Основное отличие более совершенных моделей трубогибов ГТ1022, ГТ532, ГТ1424 от их предшественников - трубогибов известных марок ГТ531, ГТ1021, ГТ1421 и ГТ1422 - возможность гибки труб более высоких классов прочности и с большей толщиной стенки. Также новые модели имеют более высокую производительность, короткий гибочный ложемент, что позволяет получать отводы с меньшими радиусами гиба, особенно при использовании дорнов. Кроме того, на трубогибе ГТ532 возможно использовать дорны Д219-530 мм, в трубогибе ГТ531 такая возможность отсутствует. Вкладыши изготавливаются с покрытием полиуретаном или без покрытия на диаметры труб необходимые Заказчику.

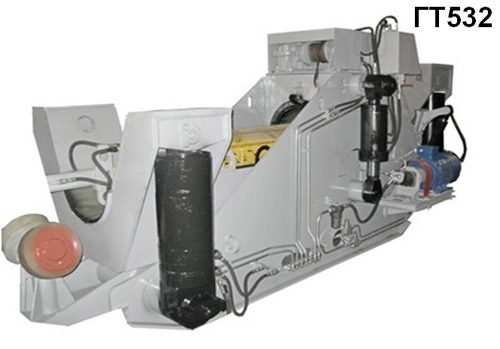

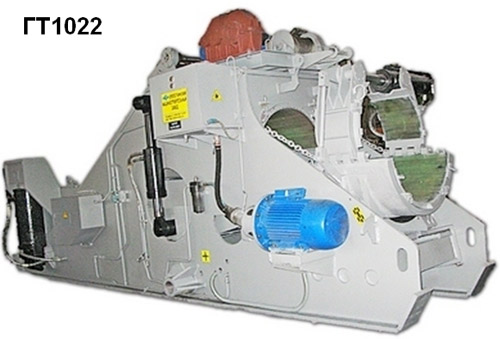

Трубогиб ГТ1022 Трубогиб ГТ532


Технические характеристики

Параметры ГТ532 ГТ1022 ГТ1425
Наружный max D изгибаемых труб, мм
530
1020
1420
- D прочих изгибаемых труб, мм
108,114,159,
168,219,273,
325,426
508,530,630,
720,820,914
914,1020,
1067(42"), 1220
Машинное время одного гиба, с
76
90
96,5
Максимальный угол изгиба труб длиной 12 м
до 50°
до 20°
до 15°
Максимальная толщина стенки труб D класса прочности К65 (Х80), мм

D219-109
D530-18

D530-60
D1020-26,9
D1020-73
D1420-37,9
Достижимый радиус изогнутой трубы, м
6-12
22-34
36
Установленная мощность, кВт
30
61,2
138,2
Габаритные размеры, мм:
- длина
- ширина
- высота

4220
1400
2870

8110
2600
3130

9900
3110
3100
Масса (без кабины, ходы и вкладышей), кг
8000
26000
53920

В настоящее время в гидросистемах станков ГТ532, ГТ1022 и ГТ1425 применяются импортные комплектующие и гидроцилиндры.

Комплектация трубогибов вкладышами для гибки необходимых Заказчику диаметров изолированных или неизолированных труб согласовывается при оформлении договора.

Все трубогибы сертифицированы.
