Компрессор Continental 600
Компрессор Continental 600

Технические данные


Число ступеней: от 1 до 6 (фабричный)
Соединение на всасе: 24'' (612 мм) Фланец, DN 6000, PN 10
Соединение на выходе: 20'' (511 мм) Фланец, DN 500, PN 10 или 18'' (460 мм) Фланец DN 450 PN 10
Рабочая скорость: 3550 об/мин с прямым приводом (60 Hz)
Смазка: Смазка консистентным смазочным материалом
Диаметр импеллера: От 35'' (890 мм) до 36'' (915 мм)
Окружная скорость импеллера: 562 f/s (172 м/с)
Первая критическая скорость: 3725 об/мин (6-ступеней)
Привод: Прямой привод или коробка передач или привод от клиноременной передачи
Допустимая вибрация: Полный размах 4,5 мм/с
Уравновешивающий поршень: На всех ступенях с трубопроводом
Конец вала: 2''3/4 (95 мм), впускной конец привода стандарт

Материал конструкции

Секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 7/8'' (22 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Два графитных кольца на каждом конце с закачиванием инертных газов
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6320 С3 стандарт AFBMA В10
Вал: Углеродистая сталь 42 cr Мо 4 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий 6061/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка: Анкорные болты или антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)

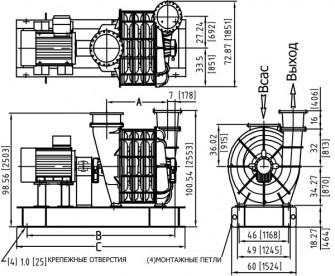

Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2
фабричный
фунт кг 35'' (890мм)
36'' (915 мм)
600.01 26.77 (680) 126 (3200) 144 (3658) 8600 3900 3.36 3.53
600.02 36.85 (936) 138 (3505) 156 (3962) 10580 4800 5.74 6.07
600.03 46.93 (1192) 162 (4115) 180 (4572) 12780 5800 8.11 8.61
600.04 57.00 (1448) 162 (4115) 180 (4572) 14770 6700 10.48 11.14
600.05 67.08 (1704) 186 (4724) 204 (5182) 16970 7700 12.86 13.68
600.06 77.16 (1960) 186 (4724) 204 (5182) 18950 8600 15.23 16.22


Компрессор Continental 600

Компрессор Continental 600
