Компрессор Continental 500
Компрессор Continental 500

Технические данные


Число ступеней: от 1 до 7 (литые)
Соединение на всасе: 20'' (508 мм) Фланец, DN 500, PN 10
Соединение на выходе: 18'' (457 мм) Фланец, DN 450, PN 10
Рабочая скорость: 3550 об/мин с прямым приводом (60 Hz)
Смазка: Смазка консистентным смазочным материалом
Диаметр импеллера: 31'' (806 мм)
Окружная скорость импеллера: 405 f/s (151 м/с)
Первая критическая скорость: 4392 об/мин (7-ступеней)
Привод: Прямой привод или привод от клиноременной передачи
Допустимая вибрация: Полный размах 4,5 мм/с
Уравновешивающий поршень: от 3 до 7 ступеней
Конец вала: 2''3/4 (70 мм), впускной конец привода стандарт

Материал конструкции

Секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 15/16'' (24 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Графитных кольца на каждом конце
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 С3 стандарт AFBMA В10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий Al Si 10 Mg
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка: Анкорные болты или антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)

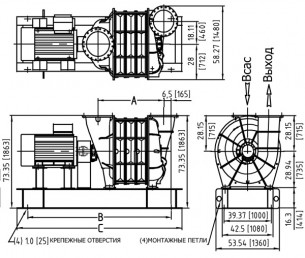

Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2 отлитый
фунт кг
500.01 29.13 (740) 118 (2997) 126 (3200) 6170 2800 2.49
500.02 38.19 (970) 120 (3048) 138 (3505) 7600 3450 4.99
500.03 47.24 (1200) 142 (3607) 160 (4064) 9250 4200 7.50
500.04 56.30 (1430) 142 (3607) 160 (4064) 10580 4800 10.00
500.05 65.35 (1660) 172 (4369) 185 (4700) 13220 6000 12.50
500.06 74.41 (1890) 172 (4369) 185 (4700) 14550 6600 15.01
500.07 83.46 (2120) 200 (5080) 212 (5385) 16750 7600 17.51


Компрессор Continental 500

Компрессор Continental 500
