Компрессор Continental 400
Компрессор Continental 400

Технические данные


Число ступеней: от 1 до 8 (фабричный)
Соединение на всасе: 18'' (455 мм) Фланец, DN 450, PN 10
Соединение на выходе: 14'' (355 мм) Фланец, DN 350, PN 10
Рабочая скорость: 3550 об/мин с прямым приводом (60 Hz)
Смазка: Смазка консистентным смазочным материалом
Диаметр импеллера: 26'' (662 мм)
Окружная скорость импеллера: 405 f/s (122 м/с)
Первая критическая скорость: 4505 об/мин (7-ступеней)
Привод: Прямой привод или привод от клиноременной передачи
Допустимая вибрация: Полный размах 4,5 мм/с
Уравновешивающий поршень: от 5 до 8 ступеней
Конец вала: 2''9/16 (66 мм), впускной конец привода стандарт

Материал конструкции

Секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 13/16'' (20 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Графитных кольца на каждом конце
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 С3 стандарт AFBMA В10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий 5754/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка: Анкорные болты или антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)

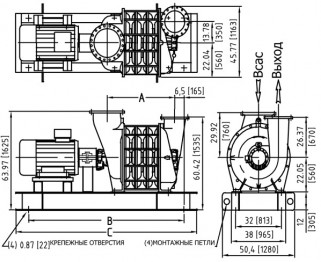

Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2 фабричный
фунт кг
400.01 23.81 (605) 102 (2591) 120 (3048) 3750 1700 0.37
400.02 31.69 (805) 102 (2591) 120 (3048) 4410 2000 0.74
400.03 39.56 (1005) 114 (2896) 132 (3353) 5180 2350 1.10
400.04 47.44 (1205) 126 (3200) 144 (3658) 5950 2720 1.47
400.05 55.31 (1405) 144 (3658) 162 (4115) 6830 3100 1.83
400.06 63.18 (1605) 144 (3658) 162 (4115) 7500 3400 2.20
400.07 71.08 (1805) 154 (3912) 172 (4369) 8380 3800 2.56
400.08 78.93 (2005) 154 (3912) 172 (4369) 9040 4100 2.93


Компрессор Continental 400



Компрессор Continental 400
