Компрессор Continental 77
Компрессор Continental 77

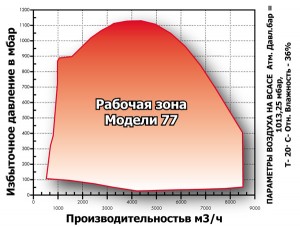

Технические данные


Число ступеней: от 1 до 9 (литые) - от 1 до 11 (фабричный)
Соединение на всасе: 8'' (202 мм) Фланец, DN 200, PN 10
Соединение на выходе: 8'' (202 мм) Фланец, DN 200, PN 10
Рабочая скорость: 3550 об/мин с прямым приводом (60 Hz), 4400 с приводом от клиноременной передачи или коробкой передач
Смазка: Смазка консистентным смазочным материалом
Диаметр импеллера: 24'' (611 мм)
Окружная скорость импеллера: 372 f/s (113 м/с)
Первая критическая скорость: 4275 об/мин (8-ступеней) с литыми импеллерами
Привод: Прямой привод или коробка передач или клиноременная передача
Допустимая вибрация: Полный размах 4,5 мм/с
Конец вала: 2''3/8 (60 мм), впускной конец привода стандарт

Материал конструкции

Секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 13/16'' (20 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Графитных кольца на каждом конце
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 С3 стандарт AFBMA В10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Алюминий Al Si 10 Mg; алюминий 5754/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)

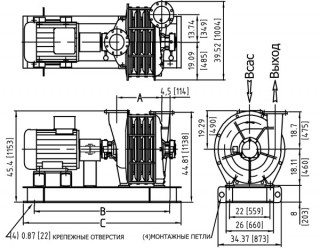

Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2
фунт кг отлитый фабричный
77.01 11.42 (290) 54 (1372) 66 (1676) 1980 900 0.50 0.16
77.02 15.75 (400) 60 (1524) 72 (1829) 2290 1040 1.00 0.32
77.03 20.08 (510) 66 (1676) 78 (1981) 2600 1180 1.50 0.48
77.04 24.41 (620) 74 (1880) 86 (2184) 2930 1330 2.00 0.64
77.05 28.74 (730) 86 (2184) 98 (2489) 3260 1480 2.49 0.80
77.06 33.07 (840) 90 (2286) 102 (2591) 3550 1610 2.99 0.96
77.07 37.40 (950) 90 (2286) 102 (2591) 3810 1730 3.49 1.12
77.08 41.73 (1060) 102 (2591) 114 (2896) 4140 1880 3.98 1.28
77.09 46.06 (1170) 114 (2896) 126 (3200) 4470 2030 4.48 1.44
77.10 50.39 (1280) 120 (3048) 132 (3352) 4830 2190 - 1.60
77.11 54.72 (1390) 130 (3302) 142 (3607) 5180 2350 - 1.76
