Компрессор Continental 20
Компрессор Continental 20

Технические данные


Число ступеней: от 1 до 10 (литые)
Соединение на всасе: 6'' (152 мм) Фланец, DN 150, PN 10
Соединение на выходе: 5'' (127 мм) Фланец, DN 125, PN 10
Рабочая скорость: 3600 об/мин с прямым приводом (60 Hz), 6400 с приводом от клиноременной передачи
Смазка: Консистентная смазка
Диаметр импеллера: 16'' (406,4 мм)
Окружная скорость импеллера: 246 f/s (75 м/с)
Первая критическая скорость: 4620 об/мин (10-ступеней)
Привод: Прямой привод или привод от клиноременной передачи
Допустимая вибрация: Полный размах 4,5 мм/с
Конец вала: 1'' 1/2 (38 мм), впускной конец привода стандарт

Материал конструкции

Корпус подшипника: Литый чугун FGL 250
Секции: Литый алюминий Al Si 7 Mg
Стяжки: 1/2'' (12,7 мм) диаметр сталь А60
Герметик: силикон RTV IS502
Уплотнения (воздух): Два графитных кольца на каждом конце
Уплотнение (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6305 С3 стандарт AFBMA В10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колеса: Литый алюминий Al Si 10 Mg
Опора двигателя: Конструкционная сталь
Установка: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)

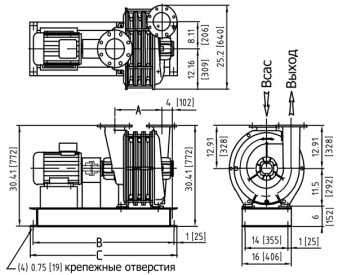

Размеры нагнетателя "А" "В" "С" Вес Ротор kg.m2 отлитый
фунт кг
20.01 7.04 (179) 34 (863) 36 (914) 352 160 0.08
20.02 9.80 (249) 40 (1016) 42 (1067) 408 185 0.16
20.03 12.56 (319) 46 (1168) 48 (1219) 463 210 0.24
20.04 15.31 (389) 46 (1168) 48 (1219) 507 230 0.32
20.05 18.07 (459) 52 (1321) 54 (1372) 562 255 0.40
20.06 20.83 (529) 58 (1473) 60 (1524) 617 280 0.48
20.07 23.58 (599) 58 (1473) 60 (1524) 661 300 0.56
20.08 26.33 (669) 64 (1625) 66 (1676) 716 325 0.64
20.09 29.9 (739) 64 (1625) 66 (1676) 760 345 0.72
20.10 31.85 (809) 70 (1778) 72 (1829) 815 370 0.80



Компрессор Continental 20



Компрессор Continental 20
