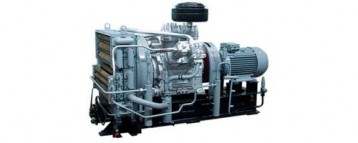

Компрессор воздушный ВШВ-3/100

Компрессор воздушный ВШВ-3/100

Компрессор высокого давления ВШВ-3/100 предназначен для обеспечения сжатым воздухом воздушных высоковольтных выключателей в составе распределительных устройств электрических станций и подстанций.

Применение:
Компрессор высокого давления ВШВ-3/100 предназначен для обеспечения сжатым воздухом воздушных высоковольтных выключателей в составе распределительных устройств электрических станций и подстанций.
Может быть использован для замены компрессора ВШ-3/40 с применением перепускного клапана понижающего давление со 100 кгс/см2 до 40 кгс/см2, с установкой на имеющийся фундамент ВШ-3/40 и использованием имеющихся воздушных коммуникаций.
Может быть использован в любом технологическом процессе, где необходимо использование сжатого воздуха высокого давления.

Особенности конструкции:
Компрессор имеет воздушный холодильник с прямыми оребренными трубами, вместо холодильника змеевикового типа, что существенно облегчает обслуживание и ремонт холодильника. Вентилятор установлен на коленчатом валу, что исключает клиноременную передачу. Применены биметаллические вкладыши в шатунах. Поршневые пальцы устанавливаются в бобышках на шпонках, что исключает износ бобышек.
Выпускаются комплекты ЗИП для среднего и капитального ремонта.
Компрессор сертифицирован на соответствие ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99, ТУ 304-42-004-93, нормам и правилам Госгортехнадзора России. Сертификат соответствия РОСС RU.АЯ45.В02058.

Проведенные мероприятия по улучшению надежности с момента выпуска изделия:

Выпускается с 1993 года. Рекламации о ненадежной работе воздушного компрессора не поступали.
Для улучшения надежности работы клапанов проведены испытания работы компрессора с клапанами завода "Vienybe" (Вэнибе, Литва) и клапанными пластинами фирмы "Hoerbiger".
Проведены испытания работы компрессора на масле Mobil Rarus-429.

Характеристики

Показатели

Сжимаемый газ

воздух

Производительность, м3/мин

3

производительность (м3/час)

180

Начальное давление, МПа(кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

10 (100)

Потребляемая мощность, кВт, не более

50

Температура воздуха на выходе, ºС

+65

Габаритные размеры, мм,

длина, мм

2400

ширина, мм

1250

высота, мм

1500

Масса (без масла, автоматики, ЗИП), кг

1520

Изготовитель - ОАО "Уральский компрессорный завод"
