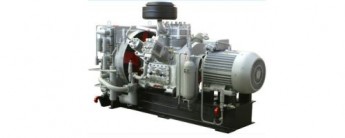

Компрессор воздушный ВШВ-2,3/230М

vКомпрессор воздушный ВШВ-2,3/230М

Компрессор высокого давления ВШВ-2,3/230М предназначен для обеспечения воздушных высоковольтных выключателей в составе распределительных устройств электрических станций и подстанций.

Применение:
Компрессор высокого давления ВШВ-2,3/230М предназначен для обеспечения воздушных высоковольтных выключателей в составе распределительных устройств электрических станций и подстанций.
Применяется для замены воздушного компрессора ВШВ-2,3/230 с установкой на имеющийся фундамент с использованием существующих коммуникаций.
Может быть использован для пневматических испытаний сосудов и трубопроводов работающих под давлением.
Может быть использован в любом технологическом процессе, где необходимо использование сжатого воздуха высокого давления.

Особенности конструкции:
Компрессор имеет воздушный холодильник с прямыми оребренными трубами, вместо холодильника змеевикового типа, что существенно облегчает обслуживание и ремонт холодильника. Вентилятор установлен на коленчатом валу, что исключает клиноременную передачу. Применены биметаллические вкладыши в шатунах. Поршневые пальцы устанавливаются в бобышках на шпонках, что исключает износ бобышек.
По сравнению с поршневым компрессором ВШВ-2,3/230 увеличена производительность с 2,3 до 2,6 м3/мин.
Выпускаются комплекты ЗИП для среднего и капитального ремонта.
Компрессор сертифицирован на соответствие ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99, ТУ 304-42-007-93, нормам и правилам Госгортехнадзора России. Сертификат соответствия РОСС RU.АЯ45.В02058.

Проведенные мероприятия по улучшению надежности с момента выпуска изделия:
Выпускается с 1993 года. Рекламации о ненадежной работе компрессора не поступали.
Для улучшения надежности работы клапанов проведены испытания работы компрессора с клапанами завода "Vienybe" (Вэнибе, Литва) и клапанными пластинами фирмы "Hoerbiger".
Проведены испытания работы компрессора на масле Mobil Rarus-429.

Характеристики

Показатели

Сжимаемый газ

воздух

Производительность, м3/мин

2,6

производительность (м3/час)

156

Начальное давление, МПа(кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

23 (230)

Потребляемая мощность, кВт, не более

55

Температура воздуха на выходе, ºС

+65

Габаритные размеры:

длина, мм

2400

ширина, мм

1300

высота, мм

1500

Масса (без масла, автоматики, ЗИП), кг

1950

Изготовитель - ОАО "Уральский компрессорный завод"
