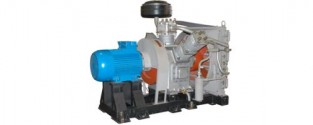

Компрессор воздушный ВШВ-1/40

Компрессор воздушный ВШВ-1/40

Поршневой компрессор ВШВ-1/40 является модификацией серийного воздушного компрессора АВШ-3/8, но позволяет получать воздух, сжатый до давления 4МПа (40 кгс/см2).

Применение:

Поршневой компрессор ВШВ-1/40 является модификацией серийного воздушного компрессора АВШ-3/8, но позволяет получать воздух, сжатый до давления 4МПа (40 кгс/см2). Компрессорный агрегат предназначен для комплектации энергетических систем гидроэлектростанций.

Состав:
Компрессорный агрегат состоит из трехступенчатого W-образного компрессора с воздушным охлаждением, электродвигателя, блока холодильников, установленных на общей раме, снабжен системой продувки влагомаслоотделителей, автоматического управления и аварийной защиты, обеспечивающей ручное и автоматическое управление агрегатом, визуальный контроль основных параметров, отключение компрессора при отклонении от заданного режима.
Система смазки в механизме движениия - принудительная от шестеренчатого маслонасоса, в цилиндрах - методом разбрызгивания. Водомаслоотделитель обеспечивает эфективную очистку выдаваемого воздуха от капельной влаги и масла.

Особенности конструкции:
Имеет воздушный холодильник с прямыми оребренными трубами. Вентилятор установлен на коленчатом валу, что исключает клиноременную передачу. Применены биметаллические вкладыши в шатунах. Поршневые пальцы устанавливаются в бобышках на шпонках, что исключает износ бобышек.
Автоматизирован, не требует постоянного присутствия обслуживающего персонала.
Выпускаются комплекты ЗИП для среднего и капитального ремонта.

Характеристики

Показатели

Сжимаемый газ

воздух

Производительность, м3/мин

1

производительность (м3/час)

60

Начальное давление, МПа(кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

4 (40)

Потребляемая мощность, кВт, не более

15

Габаритные размеры

длина, мм

1850

ширина, мм

1200

высота, мм

1400

Масса (без масла, автоматики, ЗИП), кг

1050

Изготовитель - ОАО "Уральский компрессорный завод"
