Главная компрессоры Поршневые

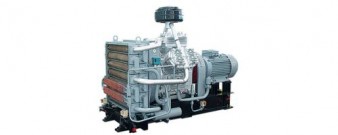

Компрессор воздушный АВШ-6/10

Компрессор воздушный АВШ-6/10

Компрессор воздушный поршневой АВШ-6/10 предназначен для обеспечения воздухом, сжатым до давления 1,0 МПа (10 кгс/см2) пневмосистем буровых установок. Может быть использован для замены воздушных компрессоров 4ВУ-5/9 производства Мелитопольского компрессорного завода (Украина) с сохранением существующих фундаментов и коммуникаций.

Применение:
Нефтегазодобывающая промышленность - комплектация буровых установок.
Объекты железнодорожного транспорта - обслуживание и ремонт путей, пневмообдувка стрелочных переводов.

Состав:
Компрессорный агрегат состоит из двухступенчатого W-образного компрессора с воздушным охлаждением, электродвигателя, блока холодильников, установленных на общей раме, снабжен системой продувки влагомаслоотделителей, автоматического управления и аварийной защиты, обеспечивающей ручное и автоматическое управление агрегатом, визуальный контроль основных параметров, отключение компрессорного агрегата при отклонении от заданного режима.
Система смазки в механизме движениия - принудительная от шестеренчатого маслонасоса, в цилиндрах - методом разбрызгивания. Водомаслоотделитель обеспечивает эфективную очистку выдаваемого воздуха от капельной влаги и масла.

Особенности конструкции:
Имеет воздушный холодильник с прямыми оребренными трубами. Вентилятор установлен на коленчатом валу, что исключает клиноременную передачу. Применены биметаллические вкладыши в шатунах. Поршневые пальцы устанавливаются в бобышках на шпонках, что исключает износ бобышек.
Автоматизирован, не требует постоянного присутствия обслуживающего персонала.
Климатическое исполнение - УХЛ4.2 и У2 по ГОСТ 15150-69. Компрессоры в климатическом исполнении У2 снабжены электроподогревателем для подогрева масла в картере до температуры от +40 до +60 С перед пуском после длительной остановки компрессора при температуре масла ниже +10 С.
Выпускаются комплекты ЗИП для среднего и капитального ремонта.
Поршневой компрессор АВШ-6/10 сертифицирован на соответствие ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99, ТУ 304-42-009-93, нормам и правилам Госгортехнадзора России. Сертификат соответствия РОСС RU.АЯ45.В02058.
В комплект поставки входят эксплуатационная документация и запасные части к компрессору на гарантийный период эксплуатации.

Характеристики

Показатели

Сжимаемый газ

воздух

Производительность, м3/мин

6

производительность (м3/час)

360

Начальное давление, МПа(кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

1,0 (10)

Потребляемая мощность, кВт, не более

55

Температура воздуха на выходе, ºС

+65

Габаритные размеры

длина, мм

2300

ширина, мм

1200

высота, мм

1650

Масса (без масла, автоматики, ЗИП), кг

1500

Изготовитель - ОАО "Уральский компрессорный завод"
